SOLIDWORKS Composer 将颜色和纹理应用到零件和装配体

原创|使用教程|编辑：何家巧|2022-08-24 16:34:28.610|阅读 739 次

概述：SOLIDWORKS Composer 支持您将颜色和纹理（例如，木纹模拟成品）应用到零件和装配体。颜色和纹理可以应用于单个零件或整个组件，您还可以利用装配级颜色覆盖零件级颜色的层次结构。

相关链接：

前言：

SOLIDWORKS Composer 支持您改造 3D 设计模型，帮助您和您的团队提供正确的内容来组装、营销和维护您的优秀产品；同时支持调整现有3D模型的用途，以快速创建和更新与3D设计完全相关的高质量图形资产。

SOLIDWORKS Composer 支持您将颜色和纹理（例如，木纹模拟成品）应用到零件和装配体。颜色和纹理可以应用于单个零件或整个组件，您还可以利用装配级颜色覆盖零件级颜色的层次结构。

将颜色应用于各个部分

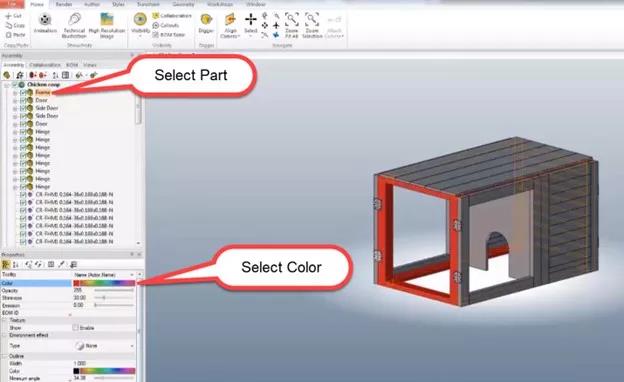

在 SOLIDWORKS Composer 中，将颜色应用到单个零件，就像在“装配选项卡”下选择零件/角色，然后在“属性”下选择颜色。在本例中，我将鸡舍门更改为红色。

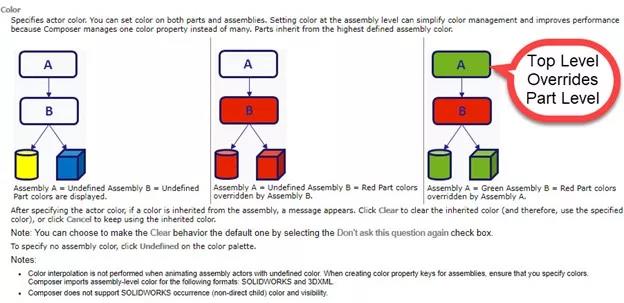

顶级装配颜色覆盖

当您选择新角色并应用新颜色时，角色的颜色是否不会改变？可能应用了覆盖部分级别颜色的顶级颜色。

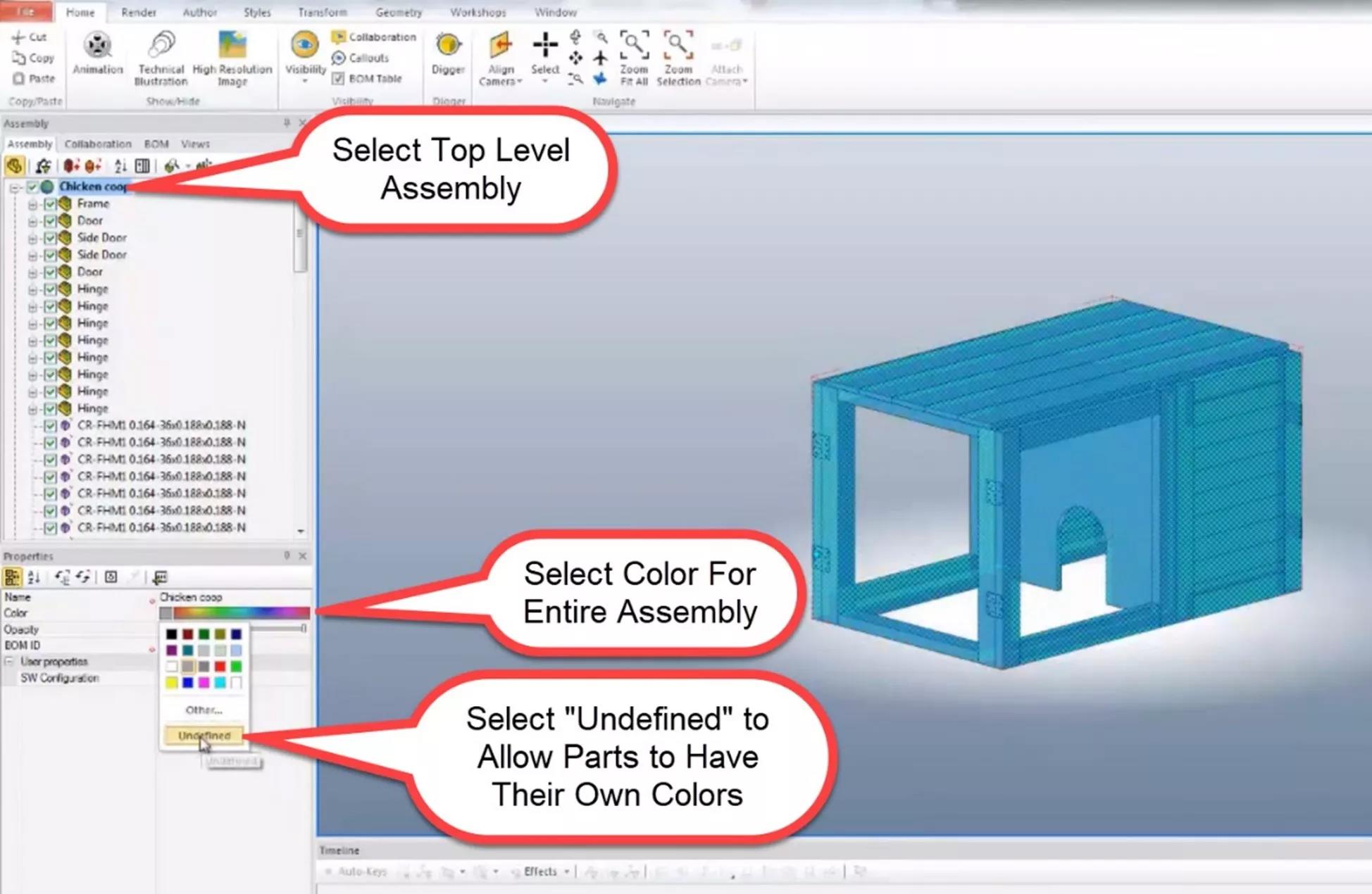

要设置顶级颜色（或删除现有颜色），请选择组件的顶级并选择一种颜色，或选择“未定义”以删除现有颜色。

应用纹理

纹理的应用方式与仅颜色的应用方式非常相似，我们需要选择一个纹理文件而不是单击调色板。

首先，在树中选择演员，然后选中 Properties下 Texture 旁边的Enable框。

接下来，单击文件路径并选择您选择的纹理文件。在这种情况下，我选择了木材。
