SOLIDWORKS Composer是SOLIDWORKS产品组合中“技术文档”部分中的软件产品。Composer利用现有的CAD文件来创建高度自定义的内容，以用于诸如组装说明之类的文档。Composer可以为技术文档生成的内容示例包括高分辨率图像，技术插图，动画，HTML，矢量图形，PDF等。

为什么要使用像Composer这样的单独产品而不是使用SOLIDWORKS CAD的某些内置功能？让我们一起了解使用SOLIDWORKS Composer的十大好处，包括SOLIDWORKS CAD不具备的功能。

1、可以使用的CAD文件

好处：是一款与CAD没什么太大关联的软件，适用于许多平台和通用3D文件类型。

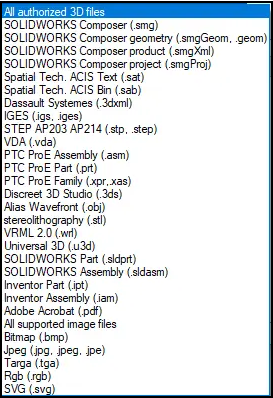

SOLIDWORKS Composer可以使用来自各种CAD软件包的本机CAD文件，包括：SOLIDWORKS零件和装配体，Inventor零件和装配体，ProE零件和装配体。Composer还可以导入CAD文件，例如STEP，IGES，3DXML，U3D，OBJ，STL和SAT文件类型。

2、不使用CAD许可证
好处：开发或编写技术文档，不用从设计者或工程师那里获得CAD许可证。
Composer是一款独立软件，不需要提供CAD许可证。

3、CAD文件更新
好处：CAD文件可驱动项目更新，以保证技术文档与工程设计时刻保持最新。且将保留Composer文件中的自定义设置，并且只更新几何形状。
Composer具有“更新”功能，该功能可从CAD文件读取称为“ NetGUID”的内部信息。CAD文件中的更改可以自动更新Composer项目中的所有现有CAD内容，而无需重新创建大部分工作。

4、批量输出内容
好处：只需几秒钟即可输出内容，而不必创建单独的屏幕截图，因为捕获和更新屏幕截图可能会非常耗时。
Composer Work shop的多个输出允许批量保存文件。这些讲习班包括保存高分辨率图像或技术插图。每个单独的Composer View，特定的动画帧或360度视图都可以一次操作中几秒钟内输出。

5、内容互动
好处：允许用户轻松地在不同内容之间导航或更深入地研究零件和子装配体。用户可以查看3D中的每个部分，并可以重复3D中的信息以进行准确组装。
Composer具有在静态视图，外部文件和动画中的标记之间添加按钮和交互式内容的功能。交互式内容使您可以轻松浏览有关组装或维护说明的内容。交互性还允许动画暂停，并且用户可以重复选择的部分。

6、HTML和SVG输出
好处：允许最终用户通过非常轻巧的环境访问技术文档，而无需安装其他软件或严格的硬件要求。
Composer包含多种发布方法，包括将项目发布到HTML和SVG输出以供Web浏览器使用。HTML输出将使用ActiveX控件，将免费的Composer Player嵌入到HTML文件中，以提供标准格式和完整的3D环境。SVG文件的输出可以直接在任何Web浏览器中打开，无需ActiveX控件。SVG输出将在零件列表和零件序号之间提供动态突出显示功能，同时保持在静态环境中。

7、非几何角色
好处：非几何角色可以使技术文档更加清晰。非几何角色也独立于基于CAD的几何，因此可以进行项目更新而不会影响非几何角色。可以通过更改CAD来更新项目，而其他所有均保持不变。
Composer项目允许将增强功能添加到基于CAD的Geometric Actor中。这些增强功能称为“非几何角色”。这些增强功能包括项目项，例如：箭头，爆炸线，气球，零件清单，2D图像，按钮，2D文本，标签和标注。非几何体参与者将包含在“视图”，动画和出版物中。

8、样式和定制
好处：保存样式和中性属性以供重复使用，以确保技术文档格式的一致性。样式保存在属性文件中，可以与多个用户共享或放置在网络驱动器上，以确保团队之间的一致性。
使用Composer可以轻松实现一致性。该软件提供了一个称为样式的功能，该功能允许用户保存与非几何角色有关的属性和设置，以供重复使用。Composer还提供了重新建立中立（默认）属性的功能。

9、挖掘工具和详细视图
好处：这些工具使内部和较小的部分在发布时更容易看到，从而使技术文档更加清晰。创建交互式内容和动画时，可以利用生成的2D图像。
挖掘工具和创建详图视图均会生成附加的2D非几何actor。Digger工具提供了一些应用于几何的独特功能，例如添加透明度，剖视图和缩放。Digger工具还将通过应用可视化功能来创建2D几何图像。详图视图是通过技术插图研讨会应用的，它将在小型“几何”角色上创建矢量图形的详图视图。

10、Composer动画

 Composer动画的学习曲线很短，因为在利用现有的项目视图时，它们很容易创建。时间线中内置的自动化功能允许在进行更改或添加视图时创建键。捕获的信息量允许用户快速创建动画并用上现有的工作。

通过利用项目中创建的2D视图，可以非常快速地创建动画。这可以通过将视图拖入动画时间轴来完成。时间线将根据视图本身自动创建动画所需的键，允许用户利用他们现有的工作。几何和非几何演员都将被包含在内。
