Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。Visual Paradigm公司在其核心产品Visual Paradigm for UML更新到v11.1的时候，把三个原始的系列产品（Agilian、Visual Paradigm for UML和Logizian）融合在一起，将最初为不同建模功能服务的多个独立产品整合成的一个产品，其名字被命名为Visual Paradigm——与公司的名字相同。现在你只需要这样单独的一款模型软件 Visual Paradigm就可以完成用UML设计软件，用BPMN去执行业务流程分析，用ERD企业设计数据库的任务。

点击下载Visual Paradigm最新试用版

蜘蛛图（也称为蜘蛛图或雷达图）是一种可视化多变量数据的方法，多变量数据用于在从同一点开始的轴上表示的多个公共变量上绘制一组或多组值。

如何制作雷达图？

以下步骤概述了创建雷达图的主要步骤：

1. 将轴分配给变量

2. 这些轴中的每一个围绕中心点径向布置并且相等地间隔开。

3. 来自单个观察的数据沿每个轴绘制并连接以形成多边形。

4. 通过显示多个多边形，可以将其他观察结果放在单个图表中。

5. 叠加它们并为每个观察值调整每个多边形的不透明度

6. 检查每个观察结果的变量之间的差异或差距。

创建雷达图表

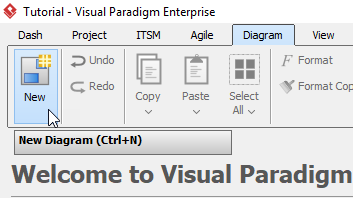

• 单击工具栏中的Diagram> New。

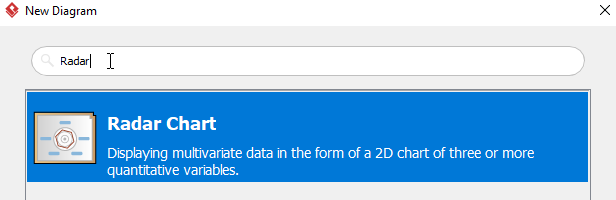

• 在New Diagram窗口中，选择Radar Chart，然后单击Next。 您可以使用搜索栏过滤图表。



• 为该图命名，然后单击“OK”。 我们将在本教程中为电池竞争分析命名。

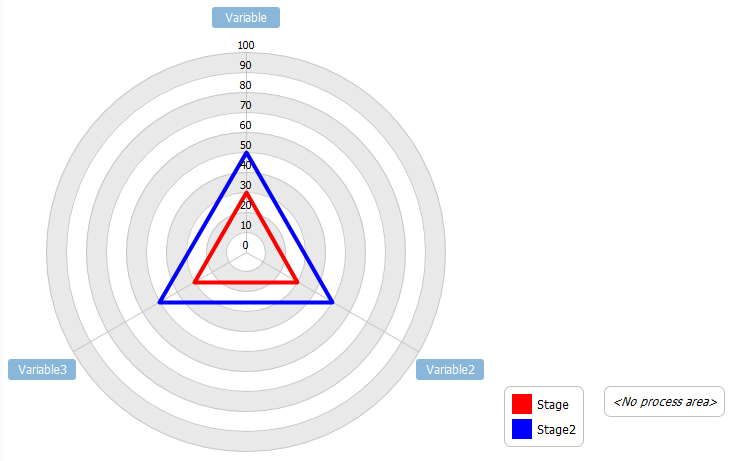

• 如下图所示：



• 多边形的颜色是随机的。 如果要更改颜色，可以右键单击多边形的边缘或相应的舞台，单击“选择颜色”，然后选择所需的颜色。



• 双击变量Variable然后将变量重命名为Durability。



• 您可以使用步骤6重命名每个变量，阶段和过程域。

• 要添加新变量，请右键单击图上的任何空白区域，然后选择“添加变量”。

• 要添加新段落，请右键单击任何空白区域，然后单击“添加段落”，或右键单击段落，然后单击“在上方插入段落/在下方插入段落”。

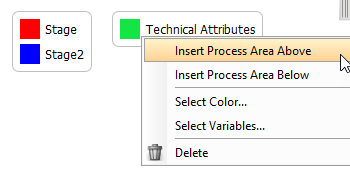

• 要添加新的过程域，请右键单击模式表（如果没有过程域，则单击

在“选择过程域变量”窗口中。 选择属于进程区域的变量，然后单击“OK”。 可以使用Ctrl +单击或Shift +单击选择多个变量。 然后，您可以双击过程域以重命名该区域。

• 您可以通过单击拖动点将数据点移动到所需位置。

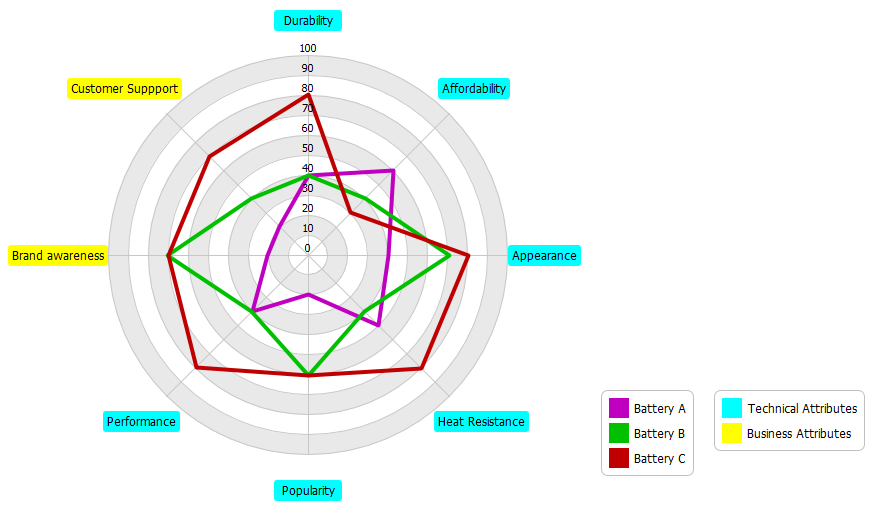

• 完成图表后，您将看到类似的图表：
