想要可视化您的流程/工作流程？ 我们将向您介绍BPMN，并让您了解如何使用我们的BPMN软件为流程和工作流程设计创建BPMN。（Visual Paradigm现已加入在线订购，现在抢购立享特别优惠>>）

什么是BPMN？

业务流程模型和表示法（BPMN）是用于业务流程建模的众所周知的建模标准。 它通常用于帮助业务流程分析，业务流程改进或重新设计。 BPMN从开始到结束可视化业务流程，显示流程活动的顺序和参与者之间的信息流。

BPMN图的目的

BPMN符号非常简单，每个人都可以理解，包括创建和改进业务流程的业务分析师，实施流程变更的技术开发人员，监控变更的业务经理，甚至是非技术人员，如想要了解方法的利益相关者未来的过程看起来像。 BPMN是一种有效的通信工具，因为它为指定业务流程提供了一种通用且简单的可视化语言，从而消除了不同方之间的错误沟通。

了解BPMN图

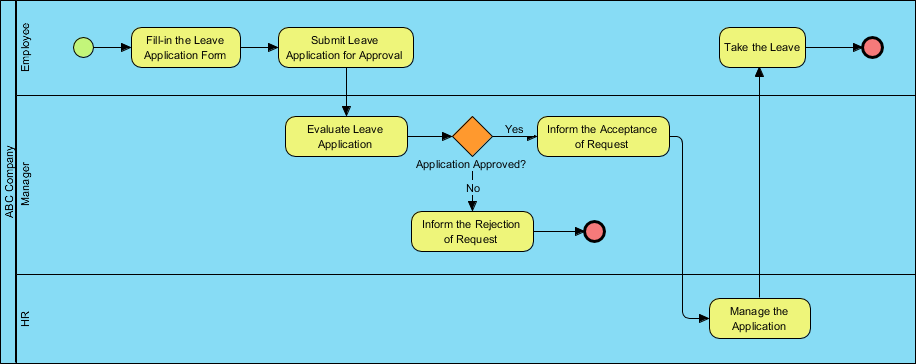

在BPMN中，通过具有一系列图形元素的图来描述过程。这种视觉呈现使用户易于理解过程的逻辑。 BPMN主要用于设计和读取业务流程的简单和复杂图表。

为此，BPMN标准按类别对图形元素进行分类：因此，使用业务流程图的用户可以轻松识别元素。

BPMN符号

BPMN要素有五种基本类别。它们中的每一个都代表了业务流程的独特方面。

Swimlane

Swimlanes是表示流程参与者的图形容器。有两种类型的Swimlane - pools and lanes。

流动元素

流元素是相互连接以形成业务工作流的元素。流元素是定义流程行为的主要元素。流元素有三种：事件，活动和网关。

连接对象

流动对象不是孤立的，而是相互连接以形成流动。连接流对象的连接器称为连接对象。有四种连接对象：序列流，消息流，关联和数据关联。

数据

数据主要是执行业务流程时所需或生成的信息。有四种数据：数据对象，数据输入，数据输出和数据存储。

文物

数据主要是执行业务流程时所需或生成的信息。有四种数据：数据对象，数据输入，数据输出和数据存储。

如何绘制BPMN？

●从主菜单中选择Diagram> New。

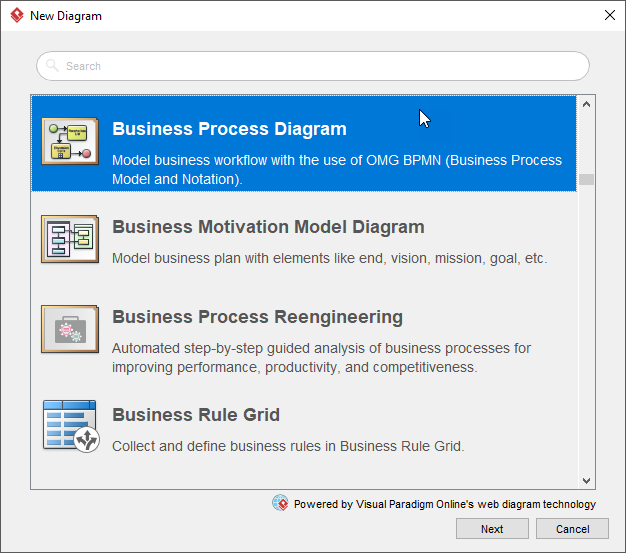

●在New Diagram窗口中，选择Business Process Diagram并单击Next。

●选择现有BPMN图表模板，或选择“Blank”以从头开始创建。 点击“Next”。

●输入图表名称，然后单击“OK”。

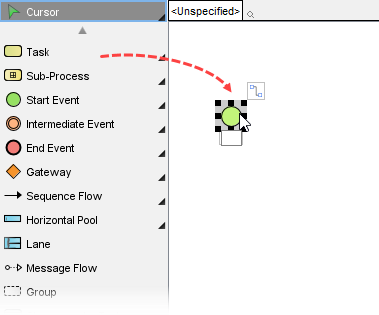

●从图表工具栏中拖放形状。

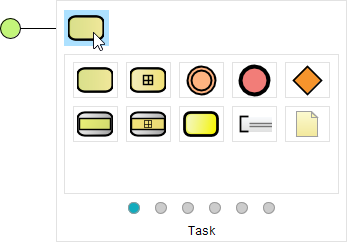

●使用资源目录完成图表。 将鼠标指针移到形状上。 按资源图标并将其拖出，然后选择要创建的形状。将自动为您创建连接器。

●完成后，您可以将图表导出为图像（JPG，PNG，PDF，SVG等）并与他人共享（项目>导出>活动图表作为图像...）。
