Visual JSF Designer（可视化JSF设计器）的目标是使创建JSF应用程序的特定于组件工作更容易可视化，在本教程中，您将使用可视化设计器设计JSF登录页面。您将学习如何：

• 创建一个JSF项目
• 创建一个新的JSF页面
• 设计JSF页面

该功能在MyEclipse中可用。在上文中（点击这里回顾>>），我们为大家介绍了如何用JSF Facet创建一个Web项目、创建一个JSF页面等，本文将继续介绍如何设计一个登录表单，欢迎下载最新版MyEclipse体验！

MyEclipse技术交流群：1041265693 欢迎一起进群讨论

三、设计一个登录表单

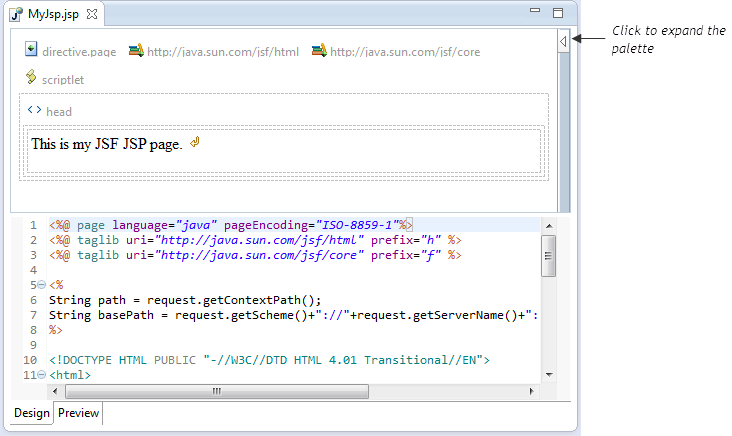

1. 单击Expand按钮打开Visual Designer中的工具调色板，调色板从构建路径读取标记库并加载它们，这样您就可以使用拖放功能来构建页面。

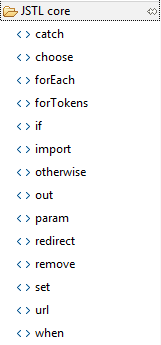

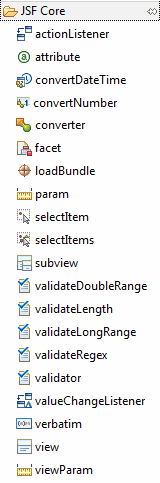

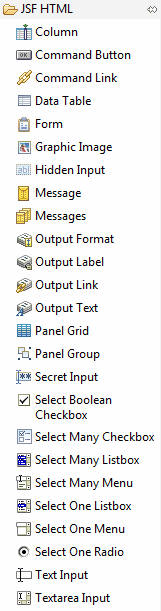

需要注意的一些重要标签组如下所示。在设计页面时，有一些最常用的标签集，使用这些项可将登录表单拖放到页面上。

2. 选择默认文本并将其更改为Welcome to My Application. Please Login：

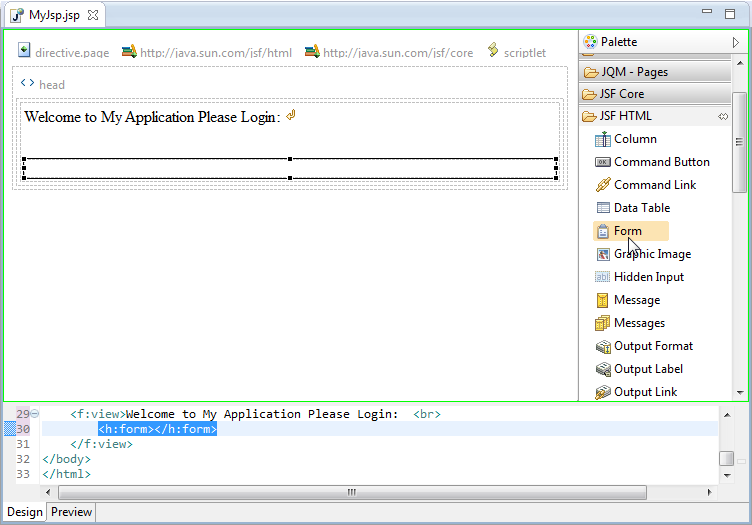

3. 在调色板中展开JSF HTML，并将Form（表单）拖到文本下面的页面上。

典型登录表单的布局由用户名、密码和登录按钮组成。为了很好地布局这些项，似乎需要一个3×2表，但是如果希望为登录错误消息提供空间，则可以使用3×3表，Panel Grid组件以表格形式布局内容。

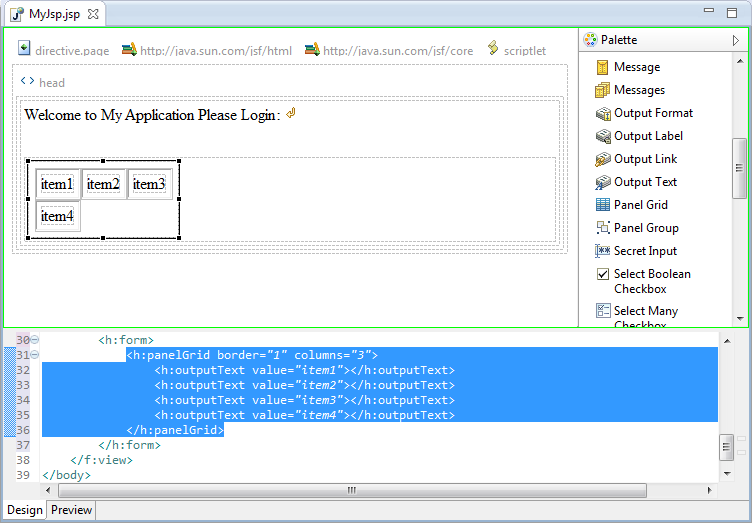

4. 将Panel Grid拖到表单中，并在Properties视图的Columns字段中输入3，面板网格包含四个示例项目。当您添加/删除项目时，布局将进行调整。

将Panel Grid（面板网格）添加到页面时，设计器会自动向其添加四个示例组件。

5. 将Output Text组件从工具栏拖到第一列、第一行，并在Properties视图的Value字段中输入Username：。

6. 将Text Input组件从工具栏拖到第二列第一行，并在Properties视图的ID字段中输入username。

7. 将Message组件从工具栏拖到第三列第一行，并在For字段中输入username。

8. 将Output Text组件从工具栏拖到第一列第二行，并在Properties视图的Value字段中输入Password:。

9. 将Secret Input组件从工具栏拖到第二列第二行，并在Properties视图的ID字段中输入password。

10. 将Message组件从工具栏拖到第三列第二行，并在For字段中输入password。

11. 从网格中删除示例项目。

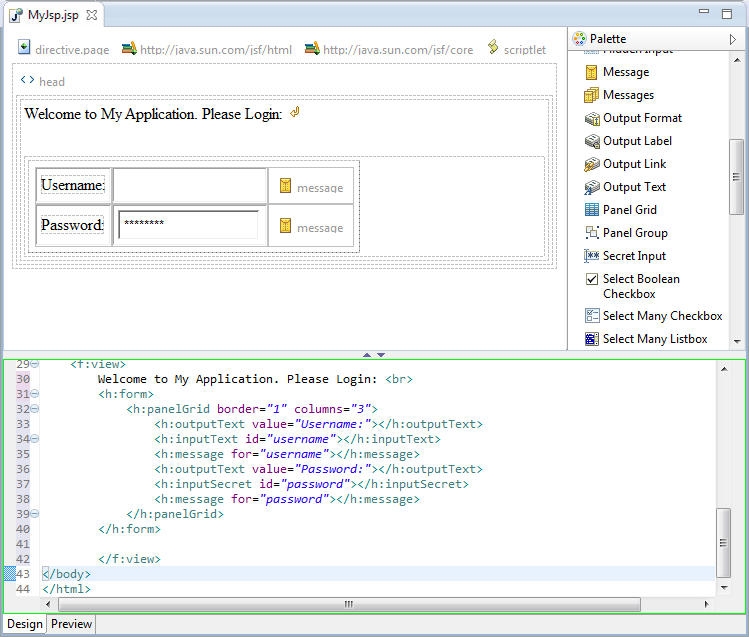

按钮还没有添加，但到目前为止，表单看起来是这样的：

注意：消息组件只有在具有要显示的消息时才会呈现。

给定登录表单的布局，您可能希望将输入框下的按钮左对齐，来使表单看起来更美观。如果您在每个单元格中放置一个按钮（一个在密码下，一个在秘密输入下），它们将不均匀间隔。然而，Panel Grid接受直接添加到它的组件，并将它们逐个单元格地放在一个表中。要将两个按钮组合在一起并将它们放置在输入字段下，需要使用panelGroup。

首先，在Password标签下需要一个空组件。其次，您需要在输入字段下添加一个panelGroup，然后在panelGroup中添加两个按钮。

12. 将Output Text组件拖到密码标签下面的单元格中，并删除Properties视图中Value字段的内容，这将创建一个空单元格。

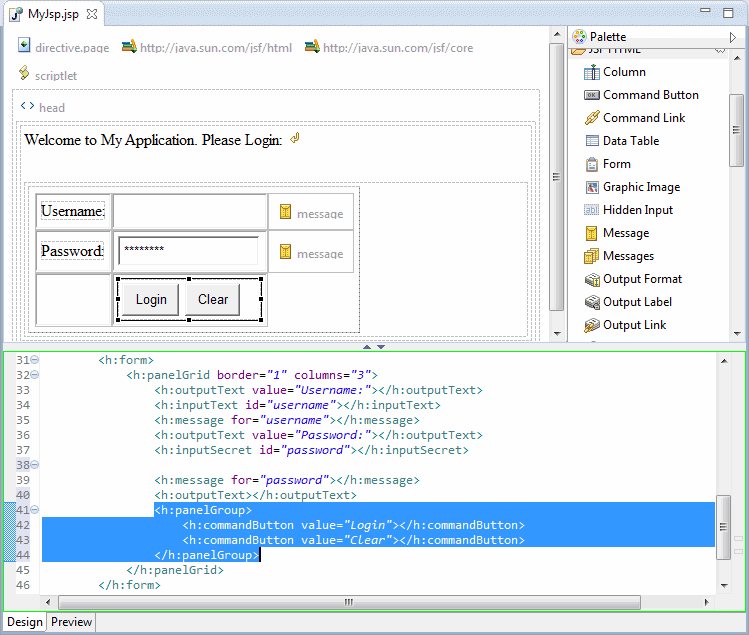

13. 将Panel Group组件拖到输入字段下面的单元格中，将两个Command Button组件拖到Panel Group中，并在Properties面板中各自的Value字段中输入Login和Clear。

注意：没有必要在消息组件下添加空组件。

页面的设计部分已经完成，并且让您对设计器的工作方式有了一个很好的了解。当然，如果您正在构建一个完整的JSF应用程序，则需要将操作处理程序分配给按钮，并将值绑定分配给输入字段，以确保托管bean正确地支持本页上的值。

四、资源

• Sun JSF Homepage
• Glassfish JSF Reference
• Wikipedia Page for JSF
