CAD图纸查看工具CST CAD Navigator 必备使用指南

翻译|使用教程|编辑：张蓉|2025-04-27 13:44:24.857|阅读 51 次

概述：CST CAD Navigator 是一款功能强大、兼容性高的 CAD 图纸查看工具，由 CADSoftTools开发，能在 Windows、macOS 和 Linux 系统上稳定运行。它拥有简洁直观的操作界面，却内置强大内核，能实现对 2D 图纸和 3D 模型的快速查看。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

CST CAD Navigator 是一款功能强大、兼容性高的 CAD 图纸查看工具，由 CADSoftTools开发，能在 Windows、macOS 和 Linux 系统上稳定运行。它拥有简洁直观的操作界面，却内置强大内核，能实现对 2D 图纸和 3D 模型的快速查看。

此外，它还具备丰富的测量功能、实用的剖切工具，能帮助用户获取精准的尺寸数据、查看模型内部结构，为工程设计、机械制造、建筑规划等行业人员提供了高效的图纸处理解决方案。接下来，让我们深入了解这款工具的必备使用指南，帮助你快速上手，充分发挥其优势。

CAD EditorX 正版试用下载

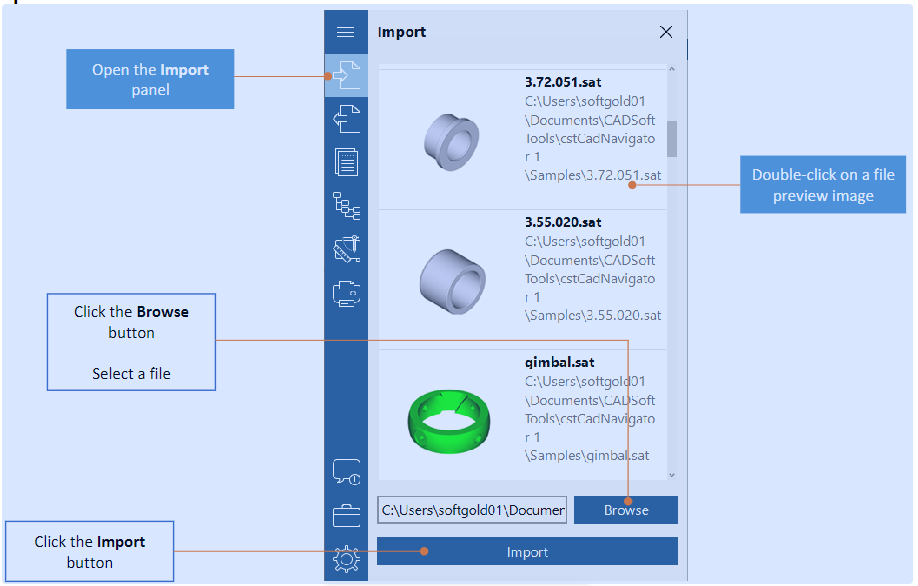

1.文件打开：首次运行软件，点击 “Browse” 选择文件后点 “Open”；后续运行时，可在最近文件列表中，双击文件或选中后点击 “Import” 打开。

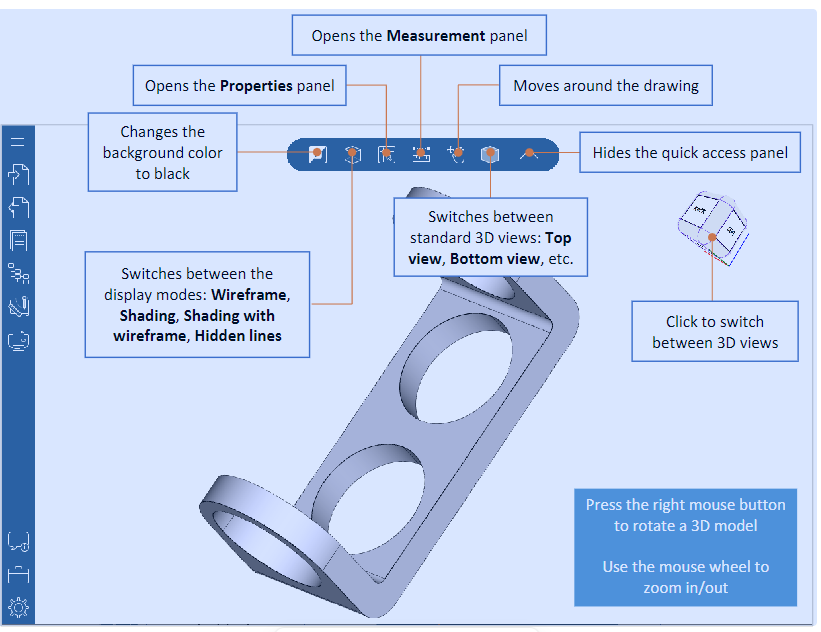

2.文件导航：通过鼠标右键旋转 3D 模型，滚动鼠标滚轮缩放。还能切换标准 3D 视图（如顶视图、底视图）和显示模式（线框、着色等），便于全方位查看文件。

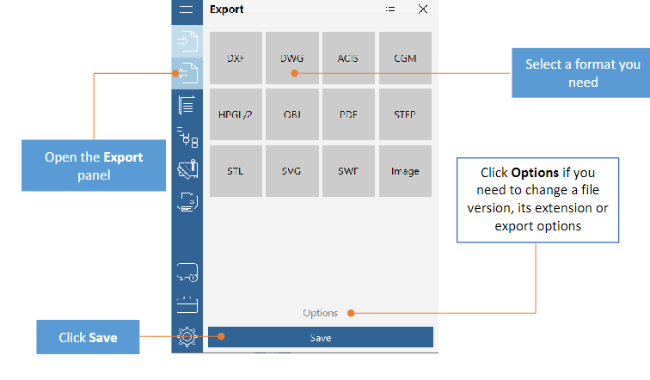

3.文件导出：支持将文件保存为多种格式，如 CAD 格式（DWG、DXF）、矢量格式（PDF、SVG ）、3D 格式（IGES、STL ）和光栅格式（JPG、PNG）。在 “Export” 面板选择格式，可点击 “Options” 设置文件版本等，再点击 “Save” 保存。

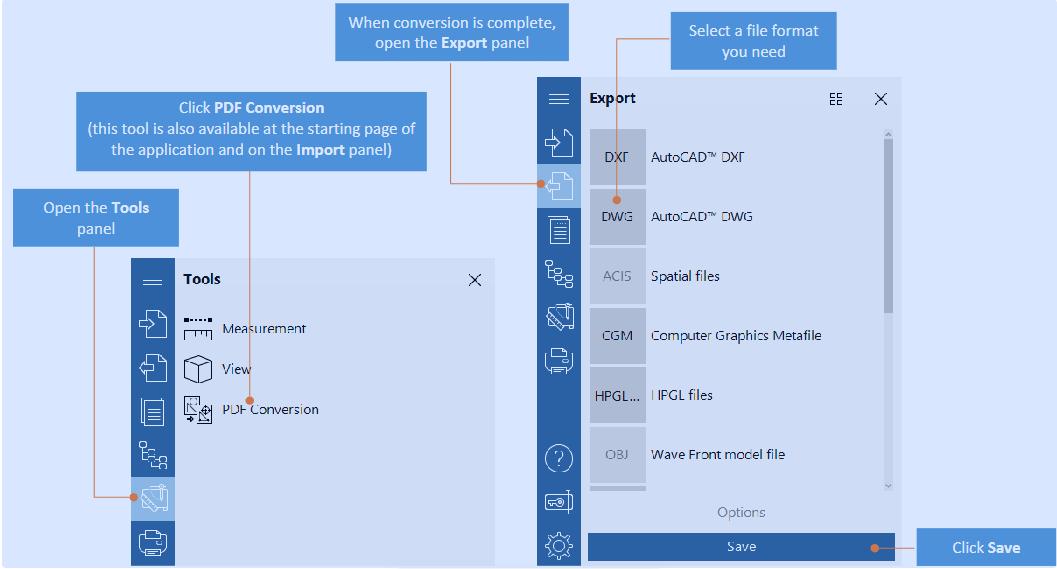

4.PDF 转换：想把 PDF 转成 DWG 或 DXF，在 “Settings” 面板调整转换设置，点击 “PDF Conversion” 工具（起始页、“Import” 面板也有），转换完成后在 “Export” 面板选择格式保存。

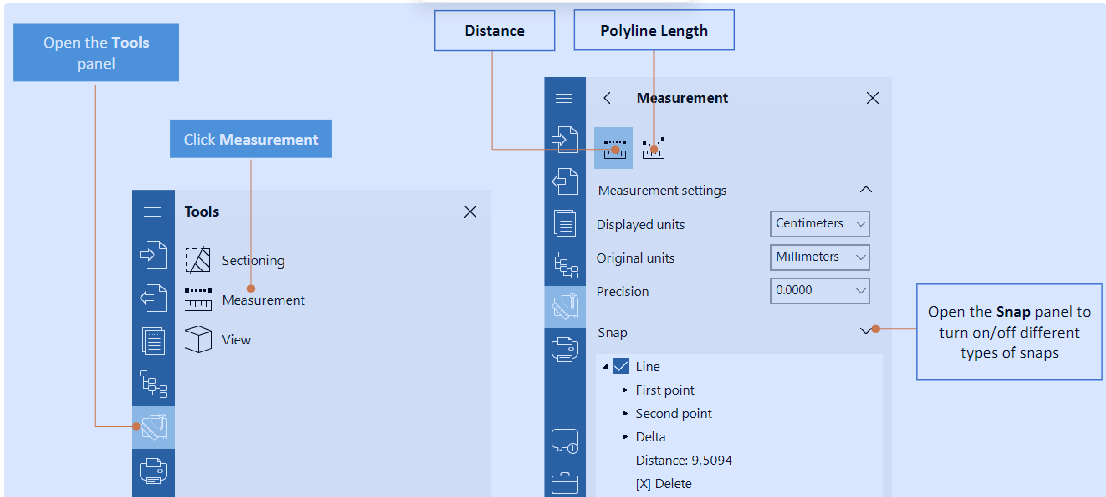

5.2D 文件测量：“Distance” 工具可测两点间距离，“Polyline Length” 工具能获取折线部分、总长或面积。打开 “Tools” 面板点击 “Measurement”，还可在 “Snap” 面板开关不同捕捉类型辅助测量。

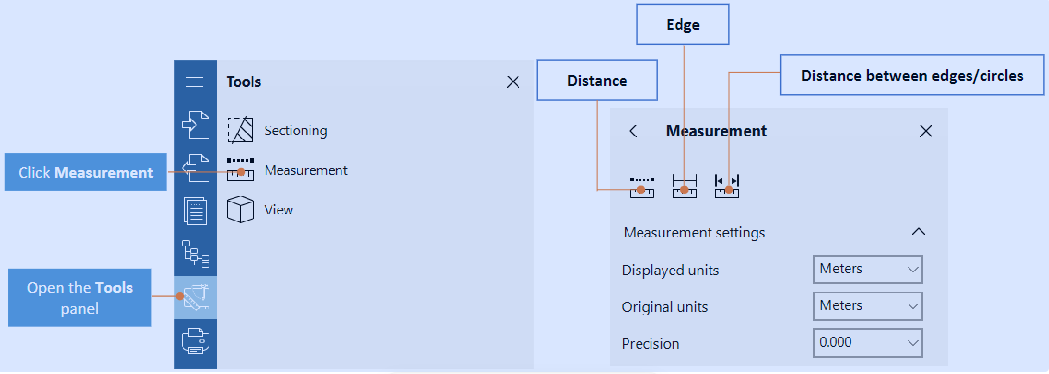

6.3D 模型尺寸获取：利用 “Distance”“Edge”“Distance between edges/circles” 三种工具。“Distance” 可测两点、点与面、两平行面间距离；“Edge” 获取边长度和圆（弧）半径；“Distance between edges/circles” 测量两平行边或两圆心距离。

7.测量单位更改：在 “Measurement settings” 部分，设置原始单位（文件创建时的单位）和显示单位（测量结果显示的单位），打开 “Tools” 面板点击 “Measurement” 应用设置。

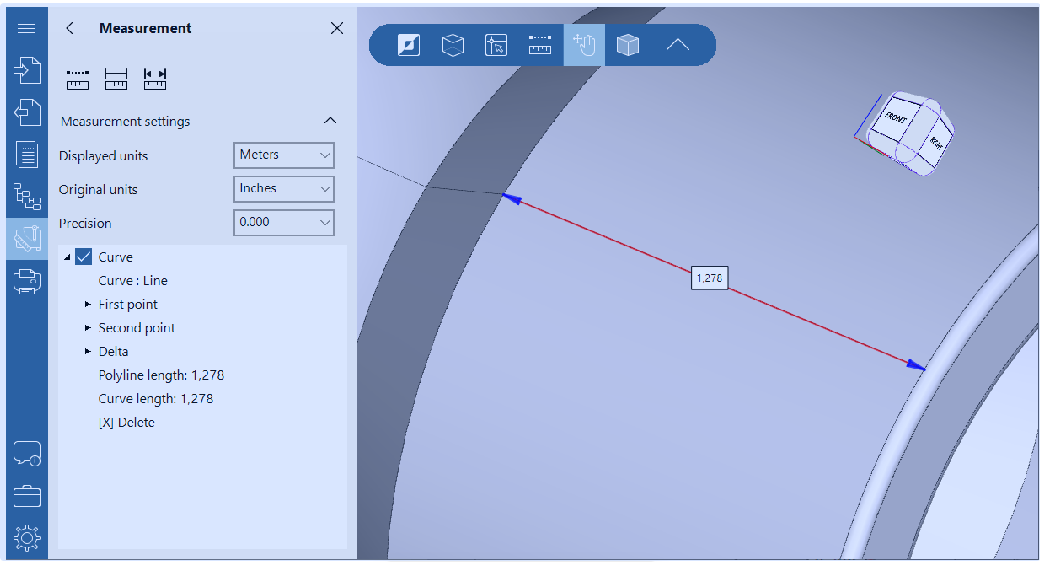

8.两点距离测量：激活 “Distance” 工具，在 3D 模型上依次点击确定两点，测量结果会显示在左侧 “Measurement” 面板和模型上。

9.创建剖视图：打开 “Tools” 面板点击 “Sectioning”，点击 “Add plane button” 可在默认平面（YZ、XZ、XY）创建剖视图，查看模型隐藏元素，且剖切不改变模型几何形状。

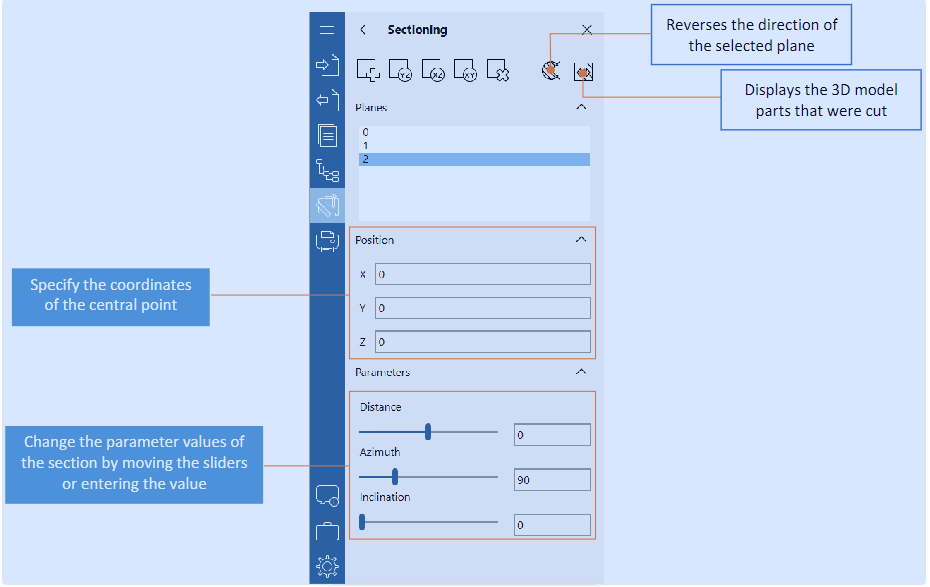

10.剖切平面位置调整：在 “Sectioning” 面板，通过移动滑块或在 X、Y、Z 字段输入中心点坐标，调整剖切平面位置，还能反转平面方向。
