HOOPS Native Platform（HNP）是一款专注于桌面和移动设备上的原生应用设计的工具平台，包含三款核心产品：HOOPS Visualize、HOOPS Exchange和HOOPS Publish。每款产品既可以独立使用，也可以作为一个整体的协同工作，为开发人员提供全面的3D可视化和模型处理功能。

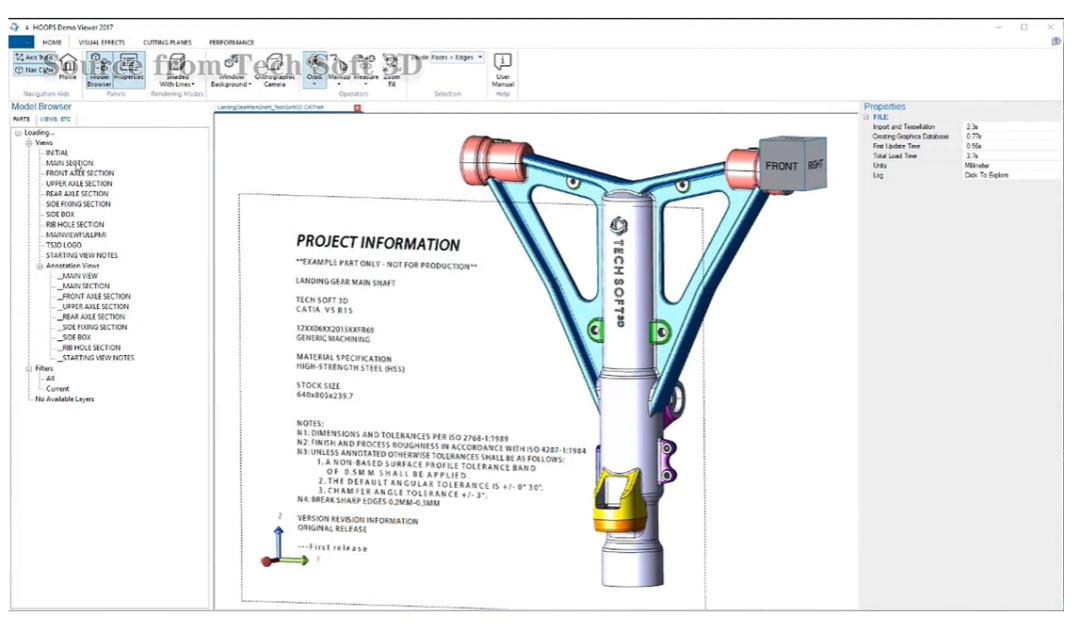

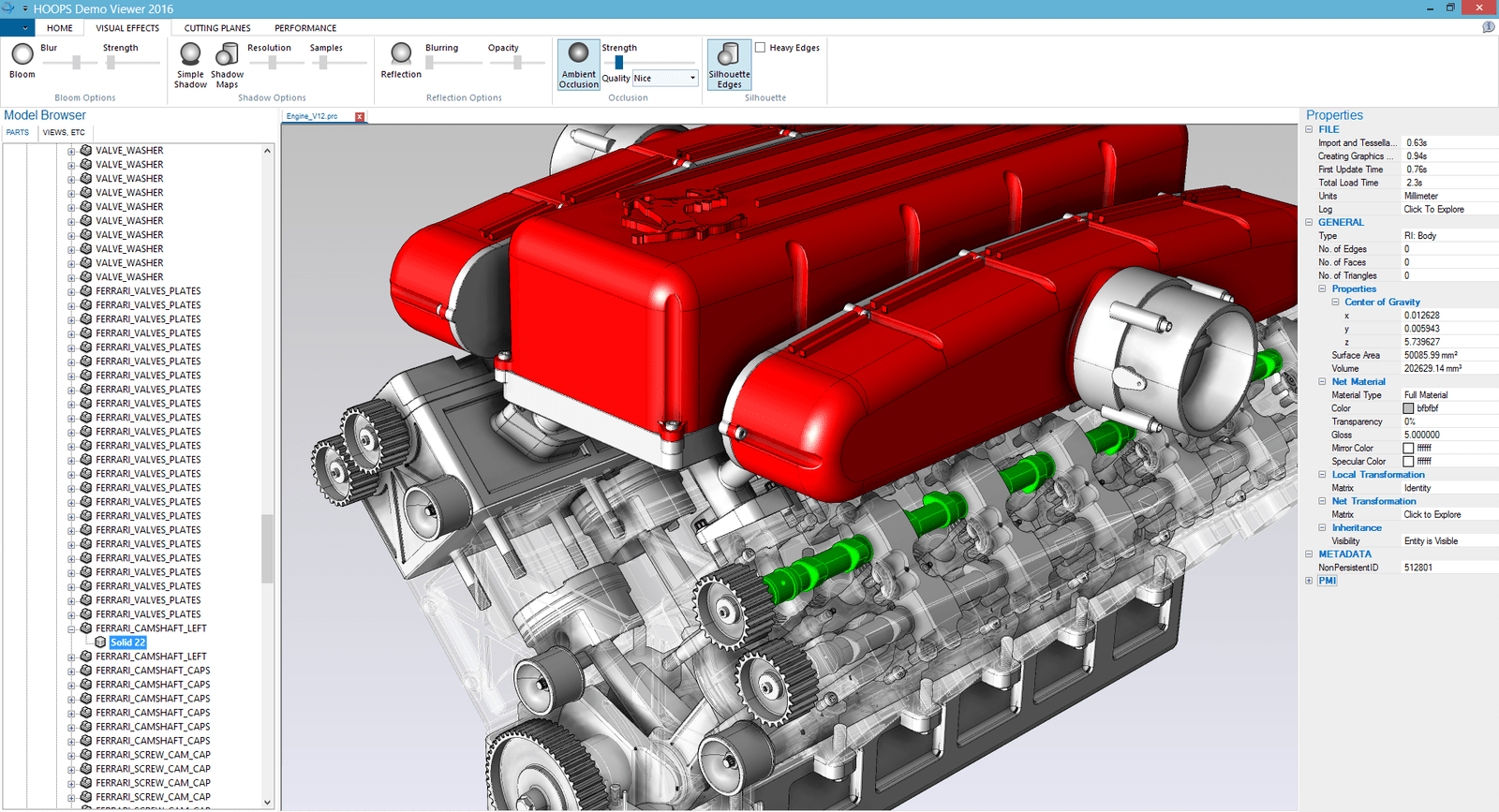

1. HOOPS Visualize：强大的3D渲染引擎

HOOPS Visualize是Tech Soft 3D提供的渲染引擎，能够在屏幕上高效渲染复杂的3D图像。其主要功能包括：

• 高效的3D模型渲染，支持丰富的视觉效果。
• 强大的几何处理能力，支持多种格式的3D数据。
• 提供C++和C#的API，同时开发人员集成至自己的应用程序。

HOOPS Visualize能够从HOOPS Exchange导入的各种模型数据进行处理和渲染，并提供多种高级渲染选项以优化用户体验。

2. HOOPS Exchange：多格式支持的3D模型导入工具

HOOPS Exchange是一个强大的文件转换工具，支持从多种行业标准文件格式加载3D模型，并将其导入到HOOPS Visualize中进行渲染。它支持的文件格式包括STEP、IGES、Parasolid、IFC等，能够处理复杂的几何数据。

• 支持导入多种CAD文件格式，并能够处理B-rep（边界表示）和嵌入数据。
• 提供灵活的导入选项，开发者可以选择需要加载的特定数据（如B-rep、PMI、配置等）。
• 支持多种行业标准，保证跨平台的文件交换。

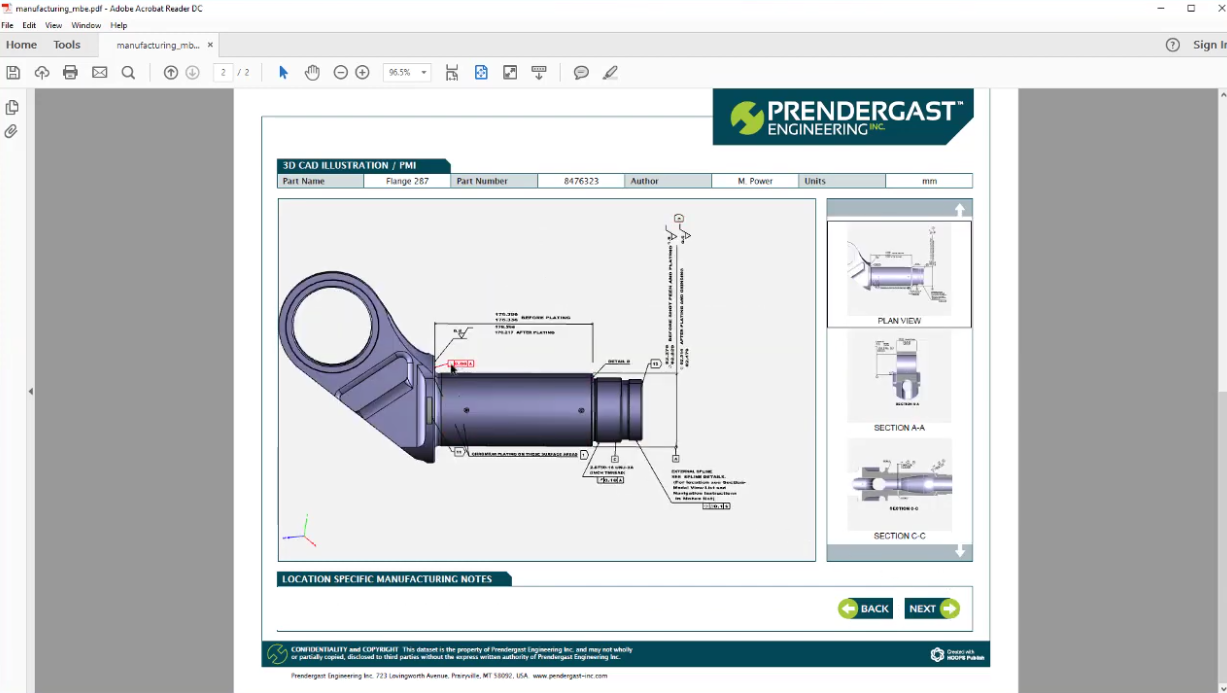

3. HOOPS Publish：无插件的3D PDF导出工具

HOOPS Publish使用户能够将任何HOOPS场景导出为互动3D PDF，引入额外的插件或软件。此功能非常适用于需要共享3D模型或项目展示的场景方式：

• 将3D模型嵌入到PDF中，提供完整的交互式视图。
• 支持无缝集成到现有工作流中，确保便捷的文件共享。
• 无需额外的插件，PDF文件在标准的PDF阅读器中即可查看和操作。

4. HOOPS Native Platform的集成与开发

HOOPS Native Platform提供了灵活的API，方便开发者根据需求进行定制化开发。每款产品的API都可以单独使用，也可以结合使用，满足不同开发场景的需求。

• HOOPS Visualize提供C++和C# API，适用于桌面和移动设备的开发。
• HOOPS Exchange和Publish提供C API，允许开发者进行外部级别控制导入和导出操作。
• 在使用HOOPS Native Platform时，开发人员通常主要在HOOPS Visualize API中工作，因为它集成了大多数HOOPS Exchange和Publish的操作。

5.导入IFC模型：实践教程

在本部分中，我们将介绍如何使用HOOPS Exchange导入IFC模型，并确保导入所需的特定属性。以IFC格式为例，HOOPS Exchange提供了一些特定的导入选项。

步骤一：设置导入选项

首先，我们将设置ImportOptionsKit，以选择要从模型文件导入特定的数据。对于IFC文件，HOOPS Exchange支持导入镶嵌数据，而B-rep数据不可用。因此，我们将使用方法SetBRepMode()设置为BRepAndTessellation，确保导入所有可用的数据。

HPS::Exchange::ImportOptionsKit ioOpts = options;
ioOpts.SetBRepMode(HPS::Exchange::BRepMode::BRepAndTessellation);
HPS::Exchange::ImportOptionsKit ioOpts = options;
ioOpts.SetBRepMode(HPS::Exchange::BRepMode::BRepAndTessellation);

步骤二：加载IFC模型

接下来，使用HPS::Exchange::File::Import()方法加载IFC模型。该方法将返回一个通知程序，告知导入操作的状态。在导入过程中，您可以观察到一个图纸对话框，显示导入的图纸和状态。

CHPSExchangeProgressDialog dlg(this, notifier, filename);
notifier = HPS::Exchange::File::Import(filename, ioOpts);

步骤三：访问研究院

在导入过程中，我们还可以选择加载IFC模型的元数据，以便后续使用。在导入过程中，HOOPS Exchange会附加与每个组件相关的元数据，帮助开发者在场景中访问和操作IFC对象。

//获取IFC文件的元数据

 HPS::Exchange::File::Format format = HPS::Exchange::File::GetFormat(filename);

6.组件层次结构与模型文件表示

在HOOPS Visualize中，导入的3D模型被表示为一个分层场景图，其中每个节点代表模型的一个组件。每个组件对应于模型中的一个特征，如一个装配体、一个零件或一个几何体。

• 根组件：代表整个CAD模型的根节点，包含关于模型文件的基本信息。
• 装配组件：代表模型中的装配体，通常包含多个子组件。
• 几何组件：用于定义3D几何形状，如嵌入或B-rep模型。

每个组件都有一个特定的类型，开发者可以通过API访问这些组件，并根据需要进行操作。

HPS::Component::ComponentType::ExchangeModelFile
HPS::Component::ComponentType::ExchangeProductOccurrence
HPS::Component::ComponentType::ExchangeRIPolyBRepModel

结论

HOOPS Native Platform提供了强大的3D可视化和模型处理工具集合，适用于桌面和移动设备的迁移应用。通过集成HOOPS Visualize、HOOPS Exchange和HOOPS Publish，开发者能够轻松地实现3D模型的导入、渲染。此外，灵活的API和丰富的导入选项使得平台在处理复杂的3D模型时具有极高的可定制性，能够满足各种工业和工程应用需求。
