在 FastReport .NET 中创建自定义线条样式

翻译|行业资讯|编辑：胡涛|2023-12-19 11:20:01.283|阅读 25 次

概述：在 FastReport .NET 2024.1 的最新更新中，添加了一个名为“DashPattern”的新属性。在本文中，我们将向您介绍它

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

在 FastReport .NET 2024.1 的最新更新中，添加了一个名为“DashPattern”的新属性。已添加 PolyLineObject、PolygonObject、LineObject 和 ShapeObject。此属性允许用户定义自定义图案，以在默认设置中不提供所需图案的情况下创建独特的线条样式。自定义模式由值数组表示，可以通过集合编辑器或手动设置。

FastReport .NET 是适用于.NET Core 3，ASP.NET，MVC和Windows窗体的全功能报告库。使用FastReport .NET，您可以创建独立于应用程序的.NET报告。

FastReport .net下载

用于输入自定义线条图案值的选项

数组中的元素表示每个破折号的长度和图案中的间隙。

第一个元素设置破折号的长度，第二个元素设置间隙的长度，第三个元素设置破折号的长度，依此类推。在上面提供的示例中：5 表示破折号的长度，3 表示间隙的长度，2 表示破折号的长度，1 表示间隙的长度。

每个元素应该是非零正数；否则，其值被替换为1。

为了正确显示自定义图案，图案数组应具有偶数个元素 — 2、4 等。如果数组有奇数个元素，则模式的行为如下（使用示例数组 5, 3, 2）：绘制长度为 5 的破折号，后跟长度为 3 的间隙，再绘制长度为 2 的破折号，长度为 0 的间隙，然后是长度为 5 的破折号，依此类推。

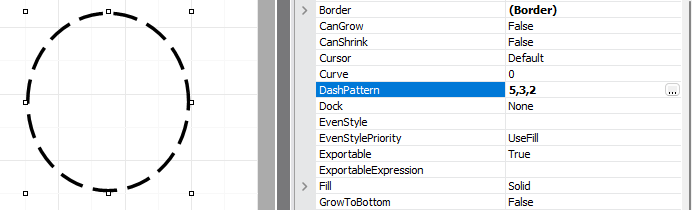

具有奇数个元素的自定义模式示例

如果模式数组中有一个值，则绘制一条实线（使用相同的原理）。自定义图案中每个破折号和间隙的长度是数组元素值和线条粗细的乘积。这意味着随着线条粗细的增加，虚线和间隙的长度也会增加。

在下面的示例中可以直观地观察到这种机制。同样的自定义图案，不同的线条粗细，会产生完全不同的线条风格。

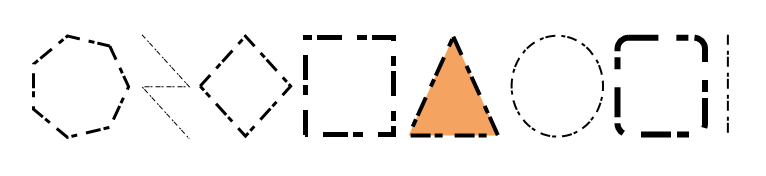

具有不同线条粗细的自定义图案

使用 DashPattern 属性的对象支持 PDF 导出。它增强了以 PDF 格式保存报告时自定义线条和轮廓样式的能力。

FastReport技术QQ群：585577353

了解更多报表开发控件，欢迎咨询在线客服
