3D设计软件SolidWorks特征研究—— 3种放样方式 | 附视频教程

原创|使用教程|编辑：何家巧|2023-01-12 13:52:38.933|阅读 197 次

概述：SolidWorks 的放样特征是我们经常用的基体创建特征，它可以帮助我们快速的创建一些形状不太规则的基体。同样强大的放样特征也能够以不同的放样方式来满足使用者的需求。下面我们给大家介绍以下三种放样的方式：凸台放样、引导线放样、中心线放样。（技术交流群：654688676）

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

SolidWorks 是世界上第一个基于Windows开发的三维CAD系统，是可实现设计、模拟、成本估算、可制造性检查、CAM、可持续设计和数据管理等多种功能的三维设计软件，包含适用于钣金、焊件、曲面、模具、产品配置、DFM和CAM的专业工具，同时支持ECAD/MCAD协作，复杂的零部件库以及高级真实感渲染。SOLIDWORKS 是被广泛用于工业设备、汽车与交通运输、能源与材料等行业的3D解决方案。

申请SolidWorks正版试用

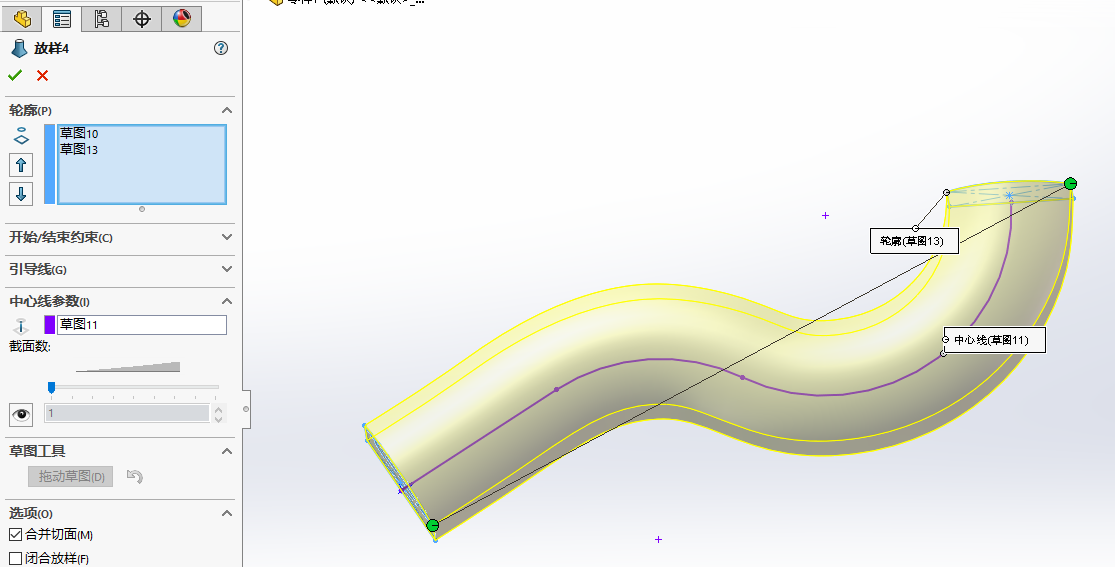

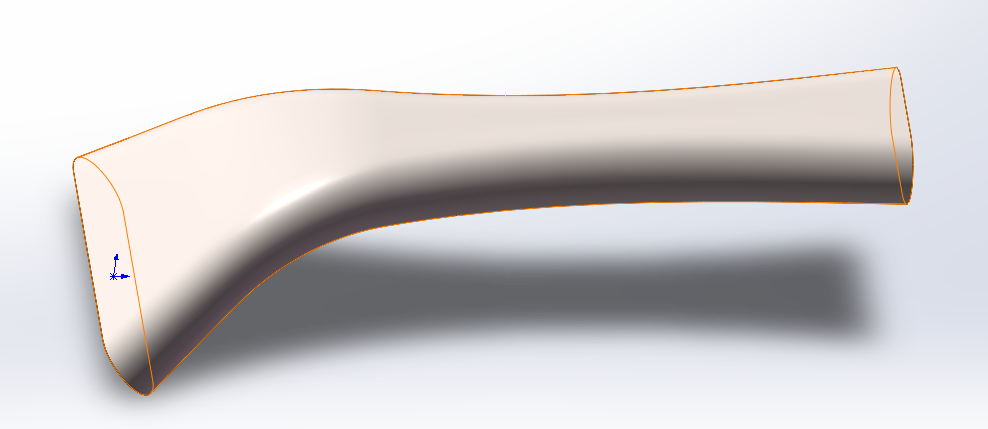

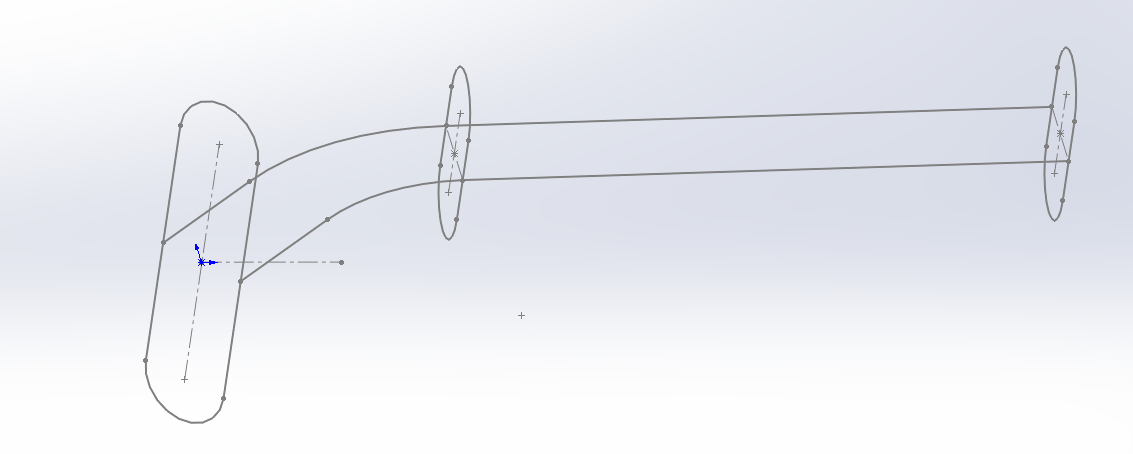

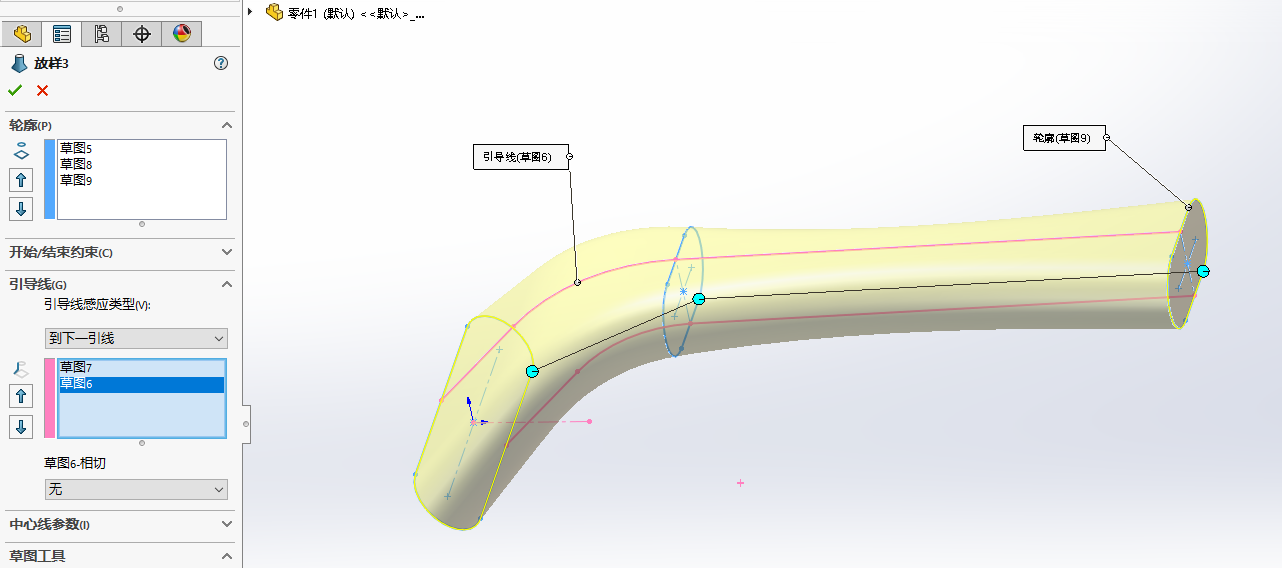

SolidWorks 的放样特征是我们经常用的基体创建特征，它可以帮助我们快速的创建一些形状不太规则的基体。同样强大的放样特征也能够以不同的放样方式来满足使用者的需求。下面我们给大家介绍以下三种放样的方式：凸台放样、引导线放样、中心线放样。

1、凸台放样

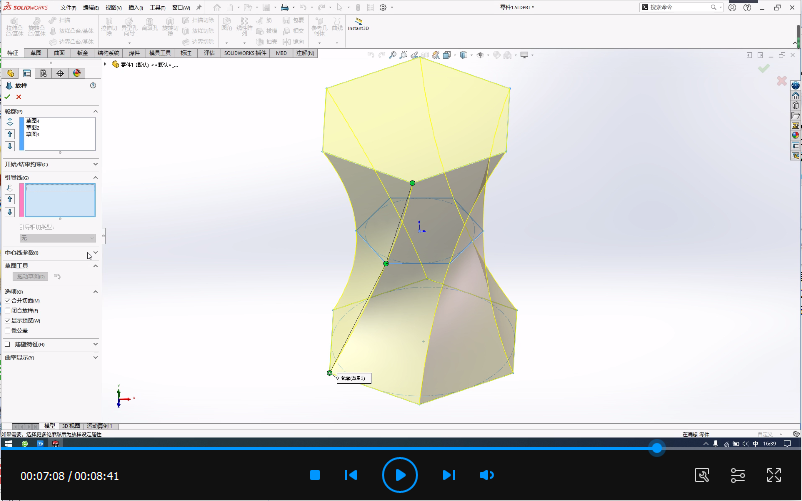

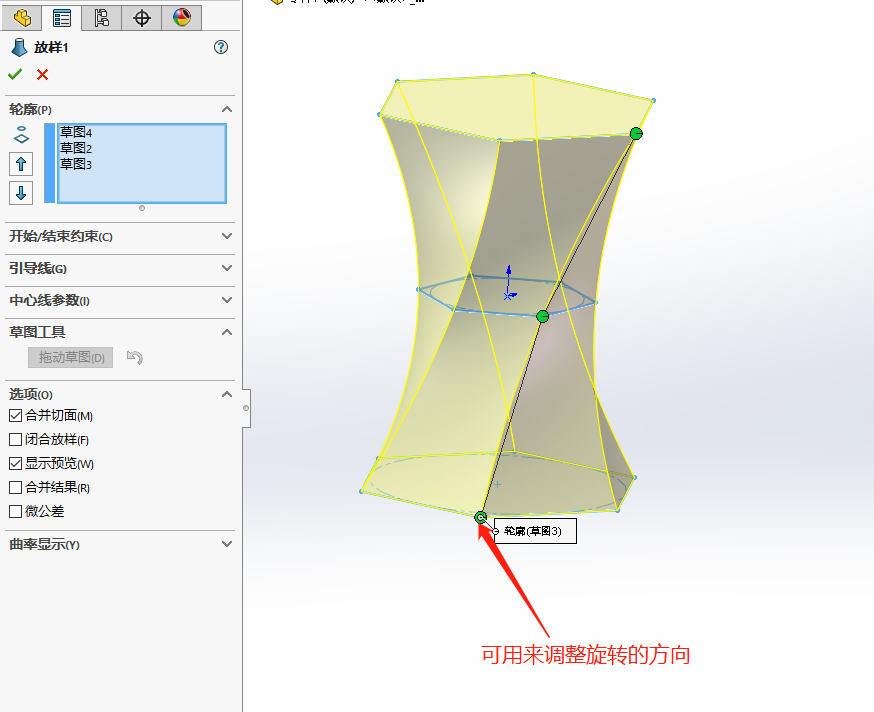

凸台放样是指仅使用两个或多个不在同一平面上的轮廓来生成放样特征，如下图所示。利用凸台放样可以生成最基本的放样特征。
