SOLIDWORKS 模型形变动画怎么做？5个步骤迅速实现！

转帖|使用教程|编辑：何家巧|2022-06-08 14:57:33.777|阅读 1161 次

概述：近期小编又收到诸多工程师的留言说：在使用SOLIDWORKS完成产品设计时还需要制作一些动画，重要的还是形变动画，许多工程师无法下手，今天小编同样请了我们的SOLIDWORKS技术工程师为大家带来关于形变动画的指导，我们的技术工程师为我们精心准备了打气筒吹气球的动画案例，一起来看一下吧！

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

近期小编又收到诸多工程师的留言说：在使用SOLIDWORKS完成产品设计时还需要制作一些动画，重要的还是形变动画，许多工程师无法下手，今天小编同样请了我们的SOLIDWORKS技术工程师为大家带来关于形变动画的指导，我们的技术工程师为我们精心准备了打气筒吹气球的动画案例，一起来看一下吧！

要制作动画，我们需清晰做动画的思路，动画思路就是整个动画的导演，也就是模型随时间的推移呈现什么变化，可能是位置上的变化，也可能是属性（大小、颜色等）上的变化，还有就是本例中，因位置变化而产生的属性变化。

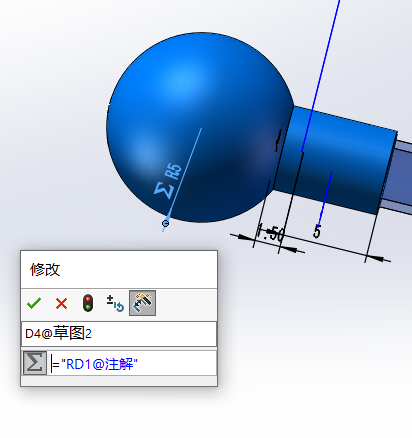

所以，我们在做这个动画之前需要理清的思路，而上图这个动画相对简单，就是气球随活塞杆推移而不断变大，那我们就要建立一个活塞杆位置与气球半径的关系，详细步骤就在下面分享给大家了：
第一步：

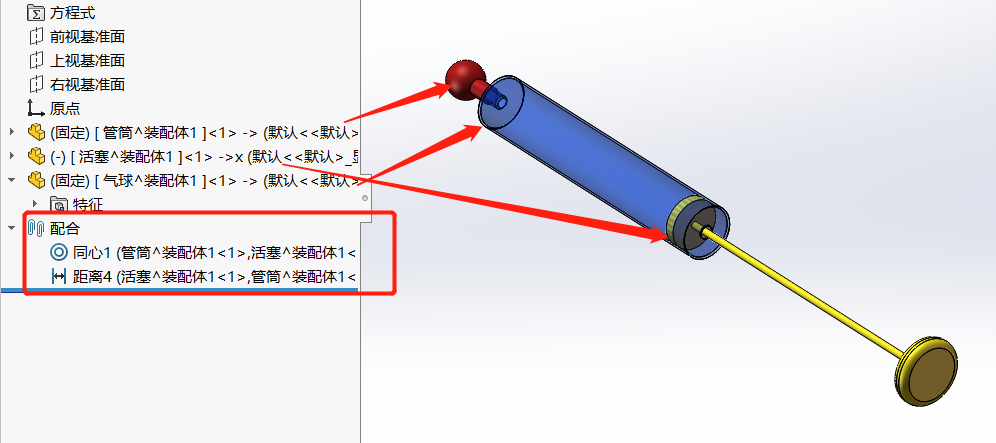

需要准备三个模型，即管筒、活塞、气球；然后在装配体中装配好对应的位置关系；需要注意的是，活塞与管筒尾部距离配合最好是气球半径相等
