绘图软件surfer中文使用教程：将 NoData 分配给 Surfer 中的网格文件

翻译|使用教程|编辑：董玉霞|2022-05-11 11:02:47.607|阅读 293 次

概述：从两个重叠的边界文件创建一个空白文件，用于将 NoData 分配给 Surfer 中的网格文件。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

本文主要介绍如果有两个边界文件，每个文件都包含一个多边形，将它们合并为一个形状以用于将 NoData 分配给 地质绘图软件 Surfer 的格网文件。

点击获取 Surfer官方正式版

点击首页 | 新地图 | 基地。
选择第一个边界文件并单击Open。
在 Contents 窗口中选择 Base 图层。
点击首页 | 插入 | 形象的。
选择第二个边界文件并单击Open。
点击首页 | 选择 | 全选。
点击功能 | 新功能 | 多边形联盟。
在Union Polygons对话框中，取消选中Keep original objects并单击OK。原始边界文件不会更改，因此您可以稍后根据需要重新加载这些文件。
单击网格 | 编辑 | 分配 NoData。

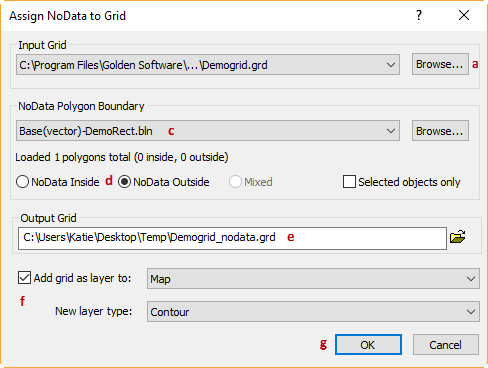

将 NoData 分配给格网对话框中：

在输入网格部分中，单击浏览按钮。
选择网格文件并单击Open。
在NoData 多边形边界部分中，从下拉列表中选择基础图层。
在NoData 多边形边界部分的底部，切换NoData Outside以将 NoData 值分配给此边界之外的网格节点。
为输出网格文件命名，例如 grid_nodata.grd。
如果希望将此地图添加到边界地图，请选中将格网作为图层添加到，从列表中选择地图，然后将新图层类型设置为您要从具有 NoData 值的格网创建的地图类型。
单击确定以使用 NoData 值创建格网，并添加在步骤 11f 中选择的地图图层。

地质绘图工具 Surfer

Surfer 专为工程师、地质学家和研究人员设计的众多分析工具，发现数据的深度。点击查看更多Suefer使用教程，如需购买，请咨询慧都在线客服。

Surfer| 下载试用

了解更多surfer23安装信息以及咨询石油行业数字化解决方案，可点击慧都官网查看。
