自顶向下设计，从在SOLIDWORKS中创建脑图开始！

原创|使用教程|编辑：何家巧|2022-02-25 14:47:40.560|阅读 354 次

概述：在开展自顶向下的新产品设计或对旧产品改型工作前，总工可以利用SOLIDWORKS Treehouse工具像创建“脑图”一样，设置新产品装配体层次结构；也可以将旧产品的现有组成结构添加到Treehouse中，以便先规划好新产品整体结构后，再对各个部件设计工作进行任务下发。SOLIDWORKS Treehouse是在SOLIDWORKS之外构建、查看和管理SOLIDWORKS装配体结构的独立应用程序。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

添加huidusolidworks，拉你进技术交流群/领取免费入门教程/领取海量模型集

在开展自顶向下的新产品设计或对旧产品改型工作前，总工可以利用SOLIDWORKS Treehouse工具像创建“脑图”一样，设置新产品装配体层次结构；也可以将旧产品的现有组成结构添加到Treehouse中，以便先规划好新产品整体结构后，再对各个部件设计工作进行任务下发。

SOLIDWORKS Treehouse是在SOLIDWORKS之外构建、查看和管理SOLIDWORKS装配体结构的独立应用程序，具备以下功能：

SOLIDWORKS Treehouse 是在SOLIDWORKS之外构建、查看和管理SOLIDWORKS装配体结构的独立应用程序，具备以下功能：

✔ 将零件、装配体和工程图节点拖动到图形区域，以生成文件结构；

✔ 编辑文件属性；
✔ 添加配置；
✔ 压缩零部件和零部件实例；
✔ 将现有文档从 Microsoft® 文件资源管理器拖动到Treehouse。

SOLIDWORKS Treehouse打开方式：

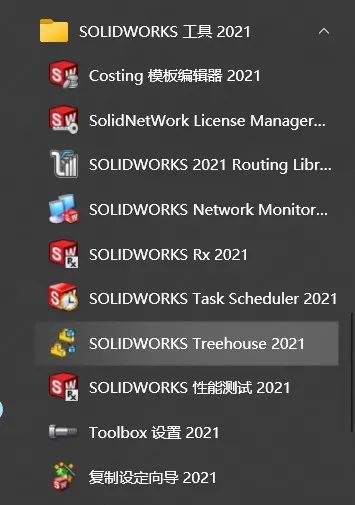

单击开始 > SOLIDWORKS 工具 > SOLIDWORKS Treehouse。

SOLIDWORKS Treehouse使用方式如下：

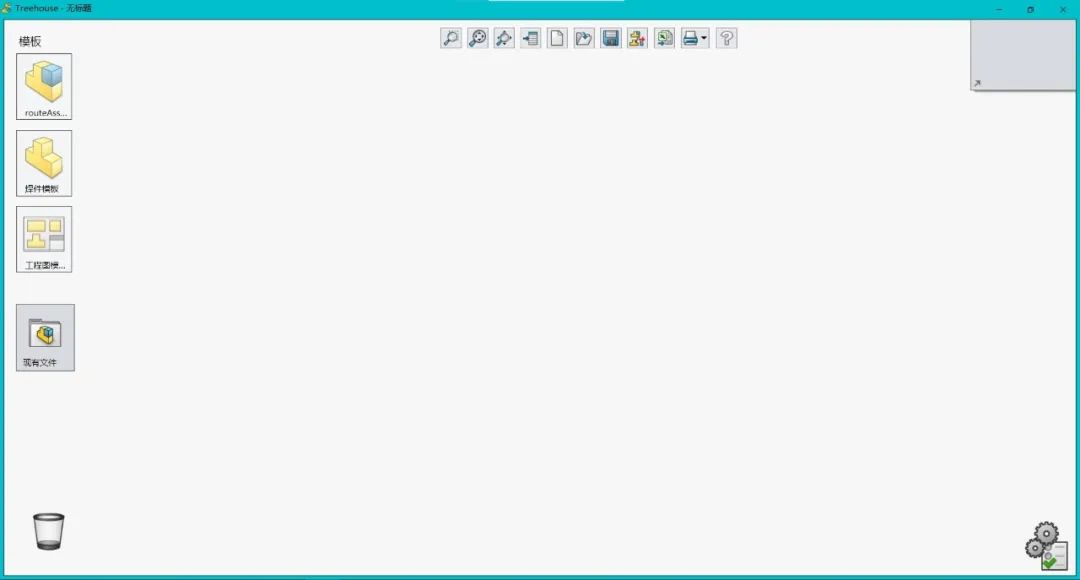

Step 1. 在程序列表中打开程序。

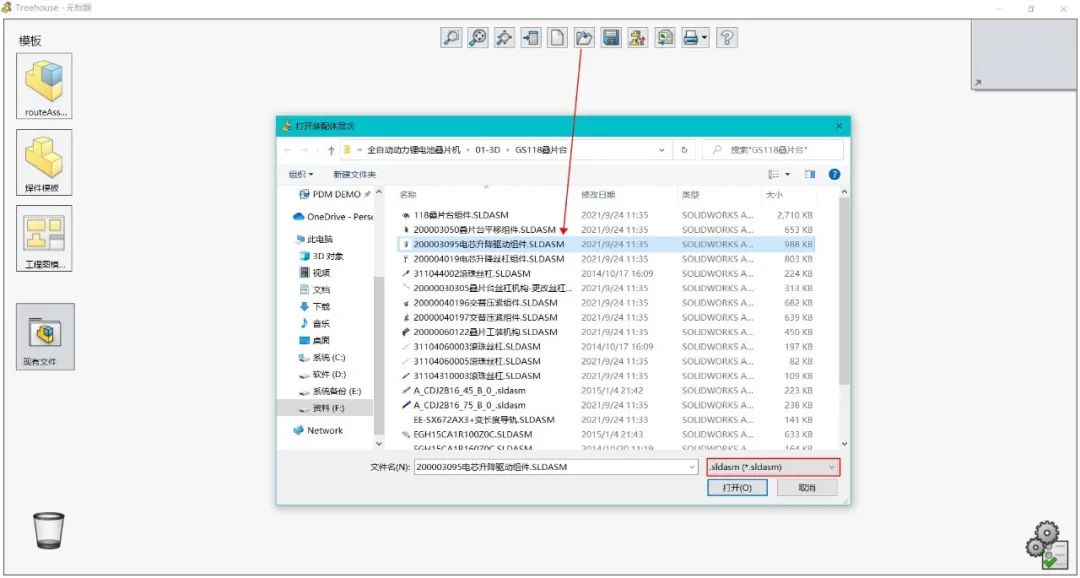

Step 2. 打开现有文件：200003095电芯升降驱动组件。

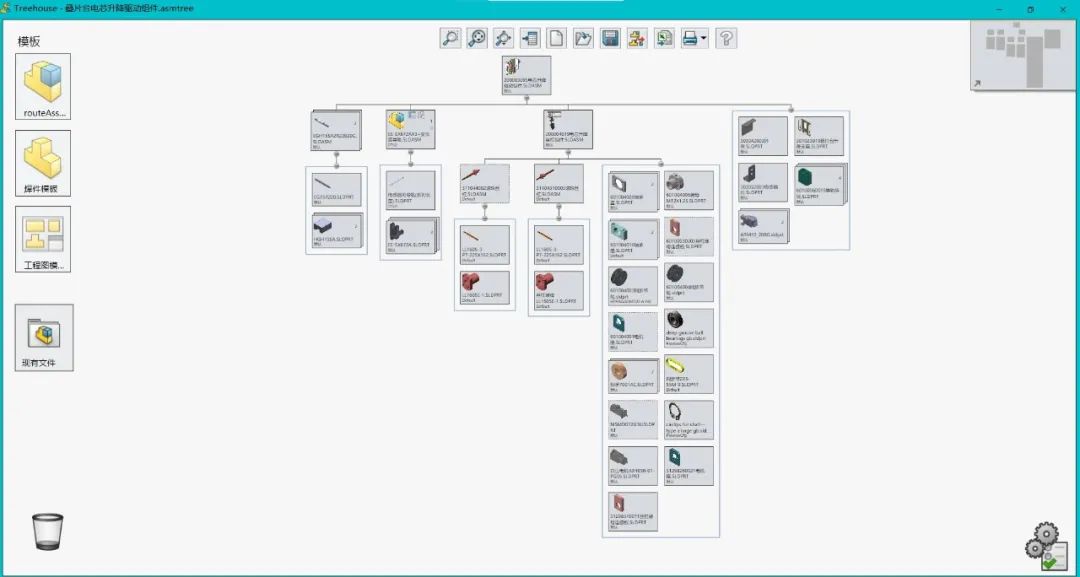

Step 3. 界面中将会显示装配体层级结构及各零件略缩图。

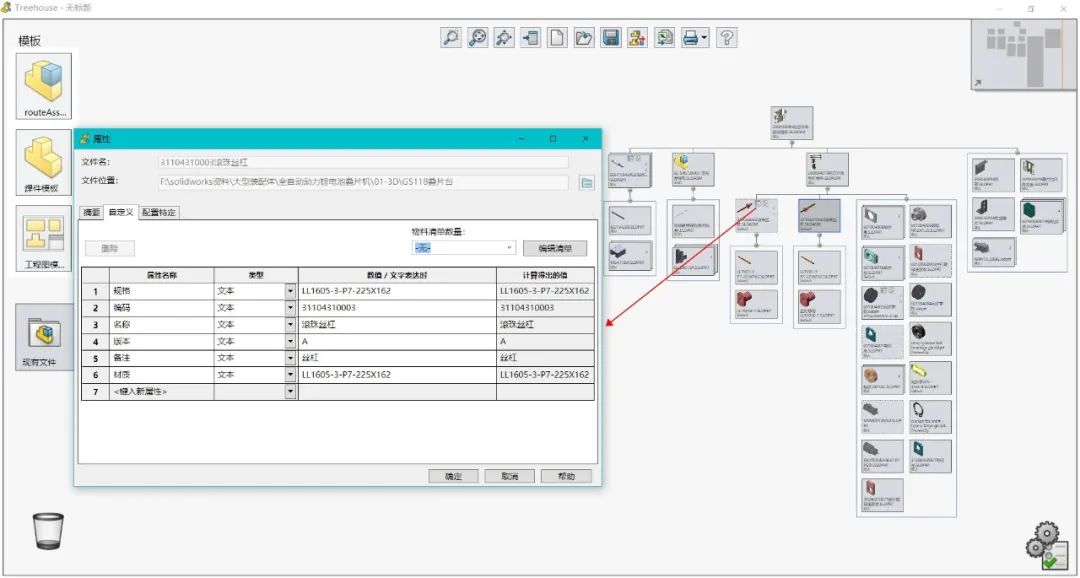

Step 4. 可点击查看各个零件的属性并编辑。

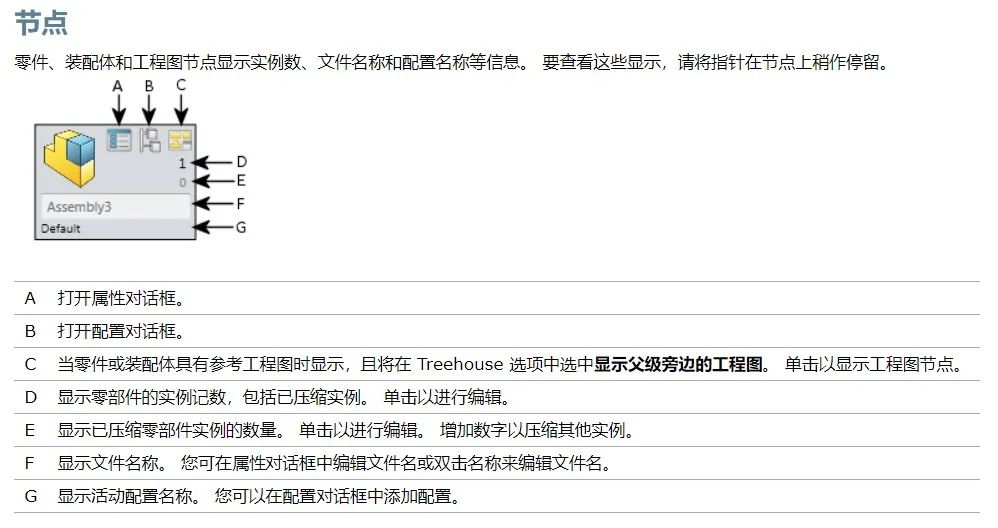

零件界面可编辑属性、配置、工程图、显示零件个数等，具体内容如下：

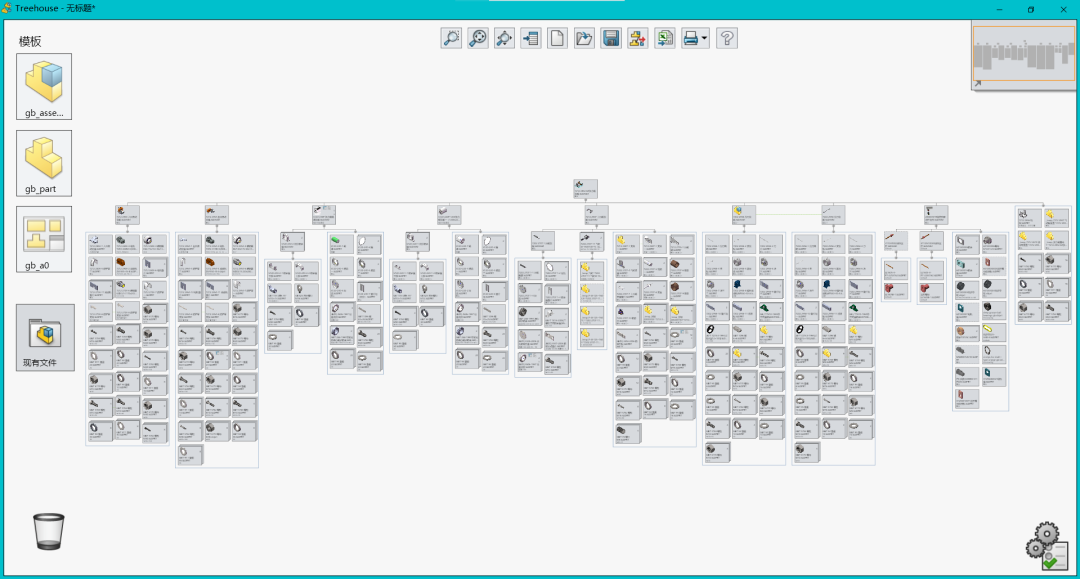

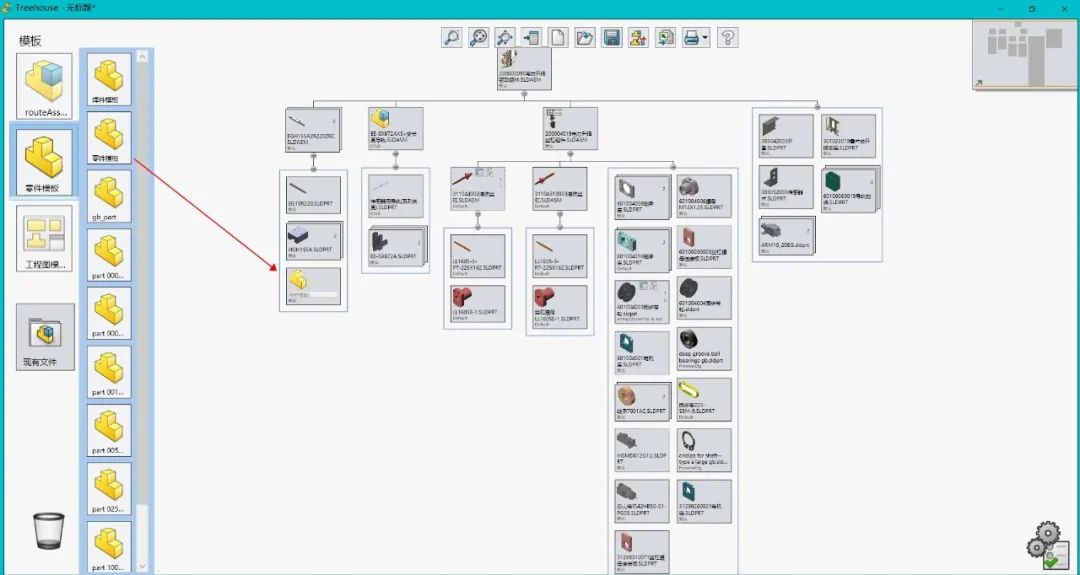

Step 5. 在界面左边可新建模型及工程图，将需添加零件加入到结构树中并指定配置、属性及数量。

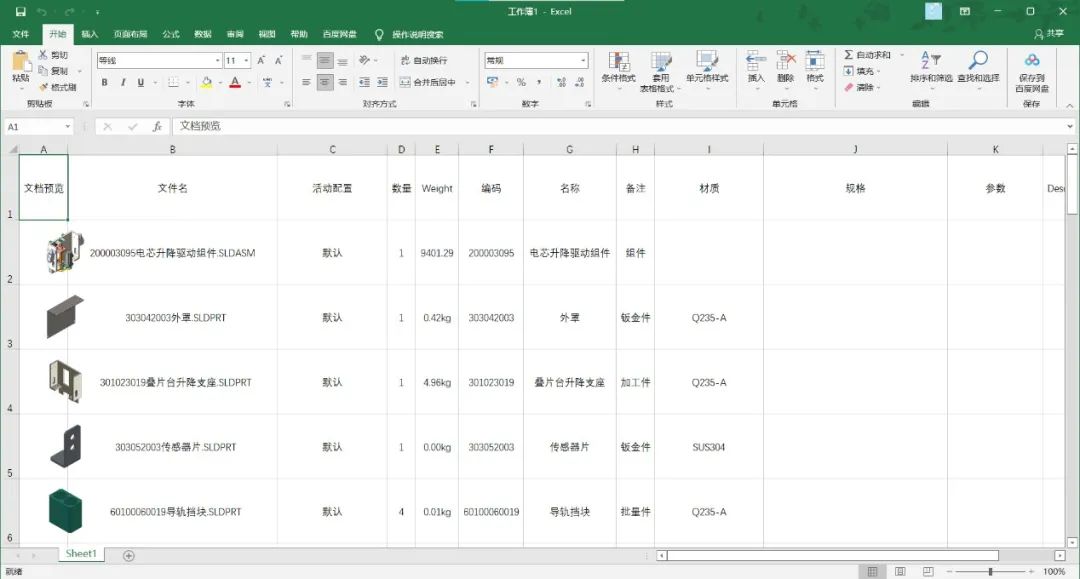

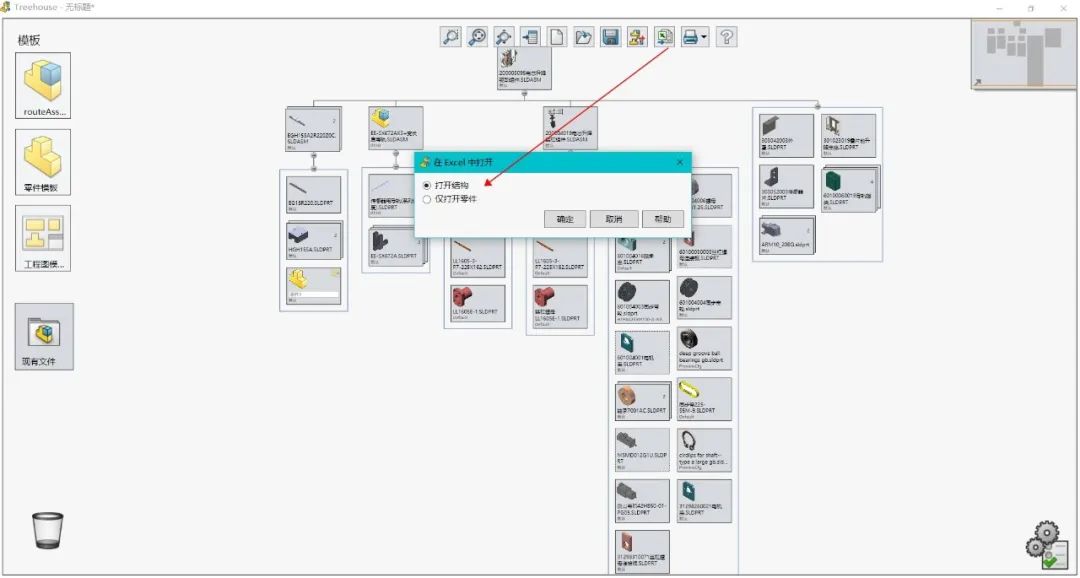

Step 6. 修改完后可将装配体结构输出到Excel中。

申请SolidWorks正版试用

慧都科技有限公司(简称:慧都科技)是法国达索SolidWorks华西区一级授权增值经销商，提供Solidworks正版软件报价、销售、专业技术支持，同时基于SolidWorks为广大制造业在产品开发中提供完整的CAD/CAM/CAE/PDM系列一体化解决方案。

可访问慧都科技官网进行咨询，联系电话15922601160 。

扫码关注“智能制造”公众号，及时获取solidworks更多教程、技巧
