使用SOLIDWORKS检查实体功能快速找出模型问题

使用SOLIDWORKS检查实体功能快速找出模型问题 | 操作视频

原创|Solidworks资讯|编辑：何家巧|2021-02-07 11:04:56.640|阅读 1687 次

概述：当工程师完成设计之后，需要检查模型是否正确，仅凭肉眼或者经验很难检查彻底，SOLIDWORKS提供检查实体功能，可以检查实体几何体并识别出不合格的几何体，不合格几何体主要包括无效面、无效边线、短边线、曲率最小半径、边线缝隙及顶点缝隙等。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

当工程师完成设计之后，需要检查模型是否正确，仅凭肉眼或者经验很难检查彻底，SOLIDWORKS提供检查实体功能，可以检查实体几何体并识别出不合格的几何体，不合格几何体主要包括无效面、无效边线、短边线、曲率最小半径、边线缝隙及顶点缝隙等。

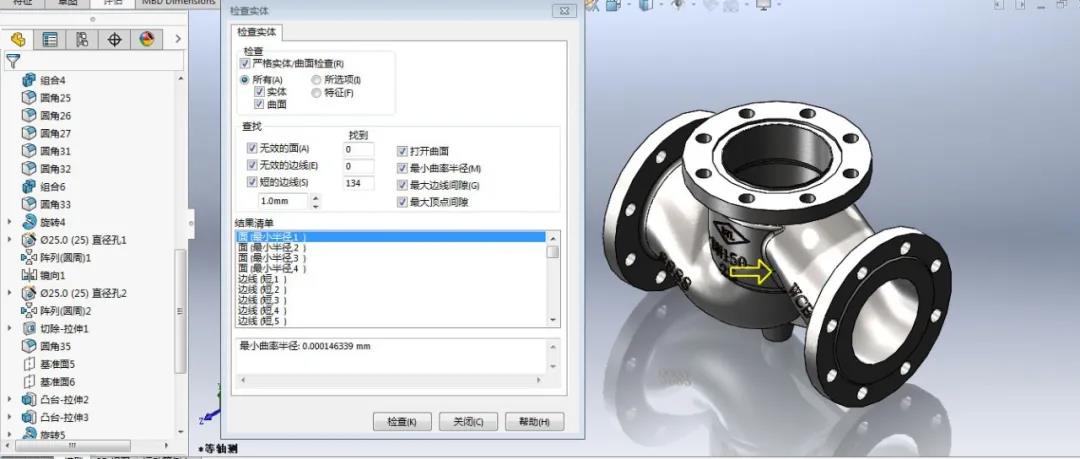

使用检查实体的方法：单击检查（“工具”工具栏），或单击工具 > 评估 > 检查，以启用命令。

1、在对话框中，在检查下选择检查的等级和您想核实的实体类型，主要包括严格实体/曲面检查，全部，所选项，特征等。
2、在查找下选择查找的问题类型及需要决定的数值类型，主要包括无效的面、无效的边线、短的边线、打开曲面、最小曲率半径、最大边线缝隙、最大顶点间隙等。
3、单击检查。
4、结果清单内显示检查结果，在图形区域上高亮显示零部件问题，有关该零部件的信息将出现在消息区域中。
其他关于“SOLIDWORKS检查实体功能”的详细介绍详见如下视频：
