5分钟学会SolidWorks模型边界框结合配置的高级应用！（附操作视频）

转帖|Solidworks资讯|编辑：黄竹雯|2019-08-15 12:05:06.993|阅读 1344 次

概述：我们将以两种方法来说明，如何来新增边界框的自定义配置特定属性，并保存在模板中以便后续再用。

相关链接：

之前和大家一起分享过如何创建多实体零件、装配体、单一实体零件或钣金模型边界框的技巧。最终在配置特定选项卡中查看四个边界框属性，这些属性的尺寸有助于确定运输和打包产品所需的空间。

有人曾经询问如果需要将模型的长宽高属性显示在同一个自定义属性栏中，以便在材料明细表和其他表中参考这个属性，且希望能够保存在模板中，那是否可以做到呢？当然可以！今天小编就和大家一起来分享此技巧！

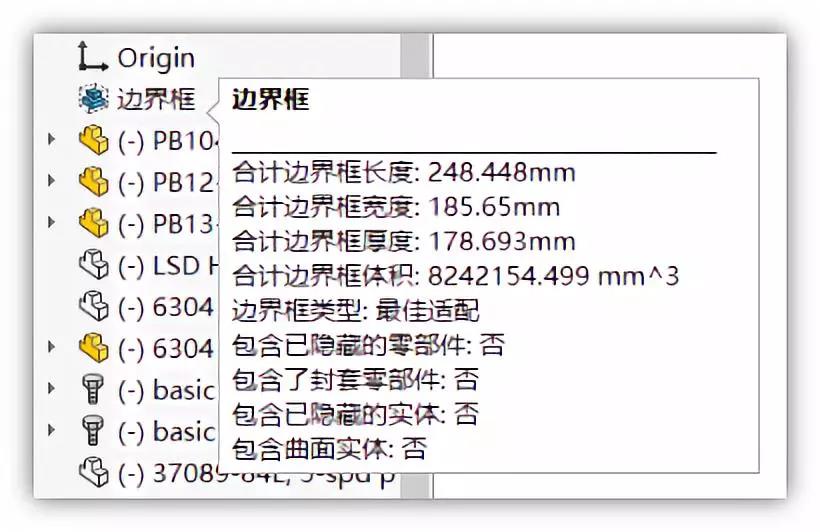

边界框的属性值（长、宽、厚度、体积），可通过以下两种方式查阅：

1. 鼠标停留在设计树的边界框图标

2. 配置特定属性中查阅

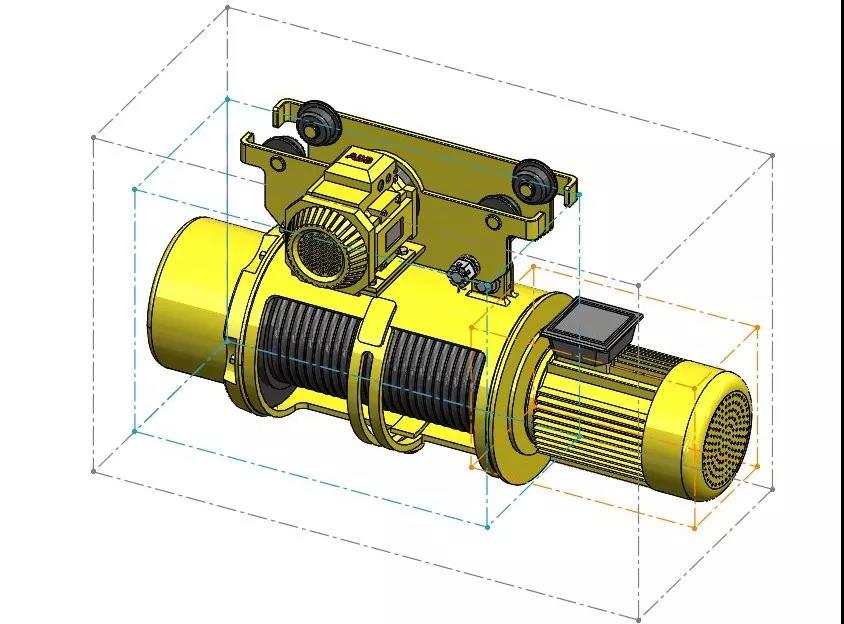

在 SolidWorks 2019 版本中，装配体中的边界框特性：

1. 可以被隐藏、显示、压缩、解除压缩。

2. 顶层装配体边界框=》灰色

3. 子装配体边界框=》蓝色

4. 零件边界框=》橙色

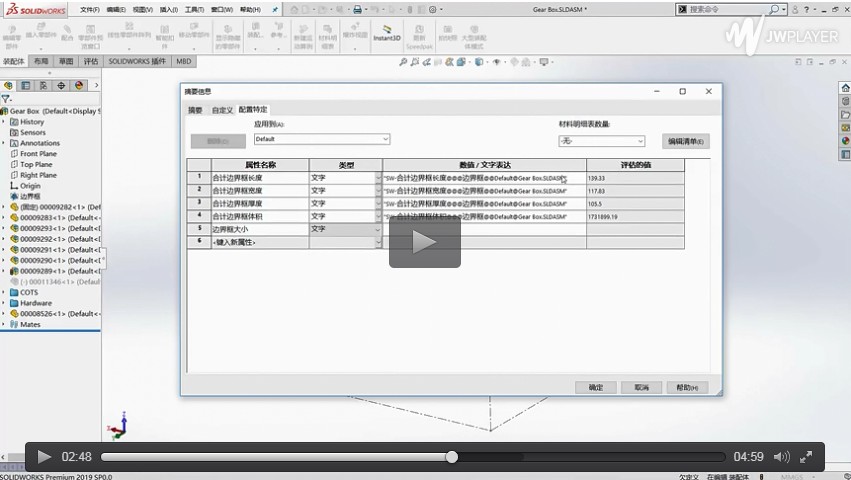

接下来将以两种方法来说明，如何来新增边界框的自定义配置特定属性，并保存在模板中以便后续再用，详细步骤请点击下方操作视频进行观看。
