Teechart图表应用技术详解—第四章之序列带和序列裁剪工具

转帖|使用教程|编辑：况鱼杰|2019-11-19 16:46:44.080|阅读 394 次

概述：本教程转自屈景辉的Teechart应用技术详解——快速图表制作工具一书。本文将会介绍序列带和序列裁剪工具，以及最后的综合应用举例。

相关链接：

TeeChart for .NET中文版让您在使用和学习上没有任何语言障碍，至少可以节省30%的开发时间。TeeChart for .NET中文版具有易上手，使用方便，稳定性好，性价比高，价格优惠等优势，并且针对Web应用提供无限制服务器分发授权方式，非常有利于产品集成。

好消息！！！11月慧都技术服务月，TeeChart图表的TeeChart for .NET>>也参加了哦，现在购买立省￥631，抓紧时间购买吧！早买早享受哦！

序列带工具( TSeriesBandTool)

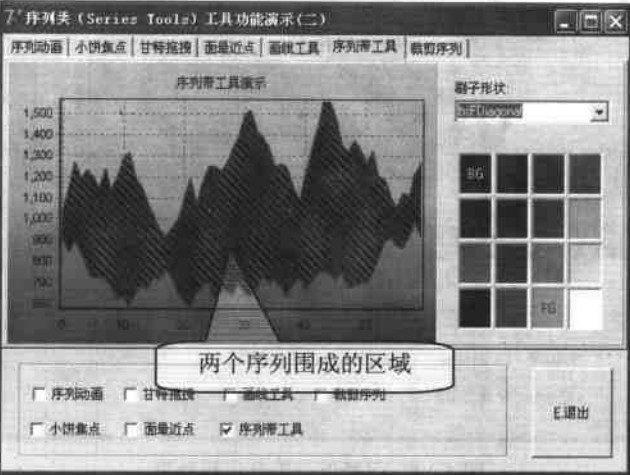

序列带工具TSeriesBandTool用于显示由两个序列围成的区域，然后用指定的颜色、刷子进行标示。也就是说，该工具使用时必须要指定两个序列Series1和Series2后才能正常显示效果，如下图所示。


序列裁剪工具( TClipSeriesTool)

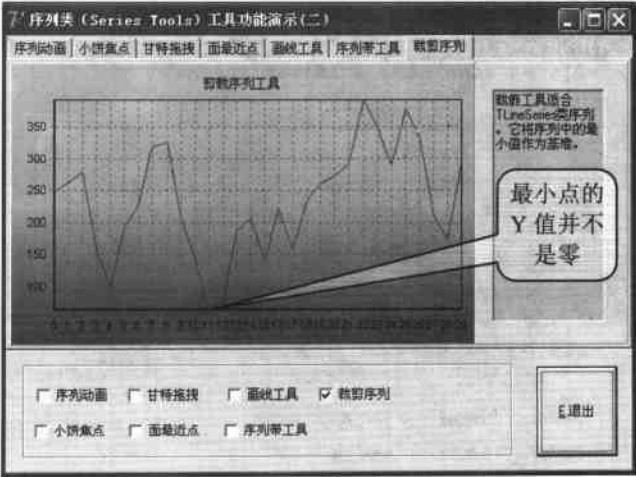

序列裁剪工具TClipSeriesTool的作用是能够在有限的窗口内表示图表的许多属性，该工具使用时只需设定需要裁剪的序列，且该序列处于激活状态就可以了。运行效果下图所示，可以看出，曲线与坐标轴接触点的数值并不是0，也就是说该工具是以序列的最小值作为坐标的零点。

序列裁剪工具运行效果

综合应用举例

在这个例子中，为了叙述和设计方便，在每一个TabSheet页面中演示一种工具，并且需要动态修改的参数也在这个页面显示。

在演示程序的主窗口上部放置一个PageControl组件，设定7个TabSheet页面用于7个工具的Chart组件和其他组件：窗口底部的Panel上的GroupBox组框内放置7个CheckBox组件控制7个工具的激活与关闭。

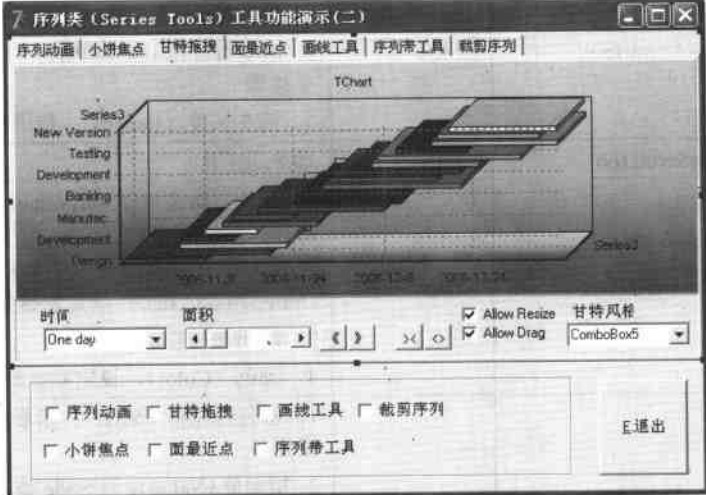

程序设计阶段的界面下图所示，各工具的主要属性设置如下列表格所示。

序列类工具功能演示

序列类工具功能演示有关属性设置

组件	属性	设定值	说明
TPageControl	Name	PageControl	页面组件
TTabSheet	Name	TabSheet1~TabSheet7	用右键的弹出菜单增加7个TabSheet组件
TChart	Name	Chart1-Chart7	每个TabSheet放置一个Chart组件
TSeries	Name	Series1-Series8	除Chart6拥有两个Series即 Series6、Series7外，其他每个chart对应一个Series.
TChartTool	Name	ChartTool1~ChartTool7	每个Chart组件设置一个工具
TCheckBox	Checked	CheckBox1~CheckBox7	按屏幕窗口设定每个检查框的标题
TCheckBox	Name	false	初始状态
