Generic HART DTM用户界面总体布局详解

原创|使用教程|编辑：龚雪|2014-01-28 09:48:52.000|阅读 1020 次

概述：Generic HART DTM是一款现场设备管理工具，用于完成工厂的资产管理和简单的状态监控。今天为大家介绍Generic HART DTM用户界面。

相关链接：

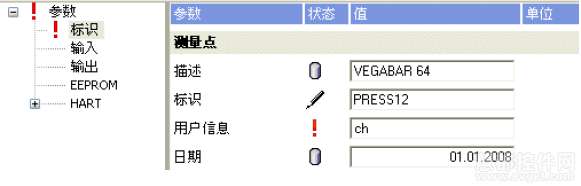

遵照 DTM 风格指导规范（DTM Style Guide），DTM 的每个用户界面（UI）由数个区域组成，包含了常规和特殊数据。它们控制了设备数据参数及状态的显示，以及同现场设备的通讯。

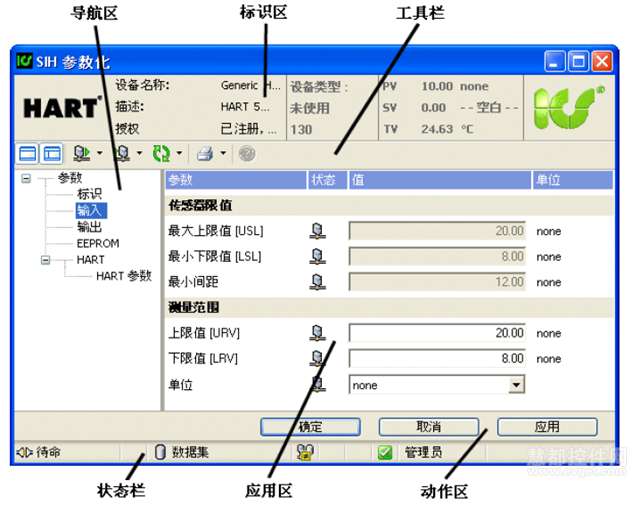

Generic HART DTM用户界面的总体布局

标识区

DTM 的描述，连同授权信息，显示在 HART 标志旁边。另外有两列显示了厂商信息和与 DTM 连接的现场设备的设备类型。参数 PV、SV 和 TV 的值也被显示出来。当参数从设备读取出来，这些值将被刷新。如果窗口尺寸缩小了，在标识区测量值则以一种紧凑的方式来显示。
ICS GmbH 的公司标志显示在右侧。如果电脑上有网络连接，通过点击公司标志可以访问 ICS GmbH 的公司网站。

工具栏

从左到右，工具栏包含了显示/隐藏 DTM 导航区和标识区的按钮，从现场设备读参数或向其写参数的按钮，开始周期更新参数的按钮，打印参数列表的按钮，还有打开在线文档的按钮。

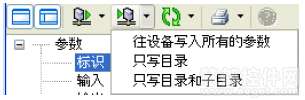

读取、写入和打印参数时，可使用菜单来选择要处理的参数的数量，以便节约传输时间或提供一个紧凑的打印预览。相应的"目录"或"子目录"指的是在导航区窗口中所选择的节点。

Generic HART DTM用户界面的总体布局-工具栏
