UML建模工具Visual Paradigm(VP-UML)使用教程：显示状态机内容

原创|使用教程|编辑：郝浩|2013-03-15 15:09:55.000|阅读 2675 次

概述：为了帮助Visual Paradigm for UML使用者快速上手，慧都小编特整理了UML建模工具VP-UML使用教程系列，本文主要讲解如何在使用Visual Paradigm(VP-UML)建模的过程中显示状态机的状态内容。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

相关链接：

为了帮助Visual Paradigm for UML使用者快速上手，慧都小编特整理了UML建模工具VP-UML使用教程系列，本文主要讲解如何在使用Visual Paradigm(VP-UML)建模的过程中显示状态机
的状态内容。

1、下载 Disc Player.vpp。

2、打开VP-UML中的项目。

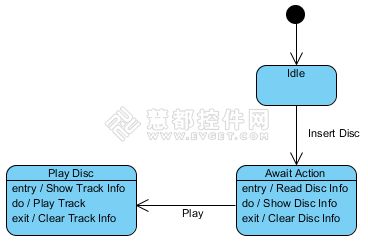

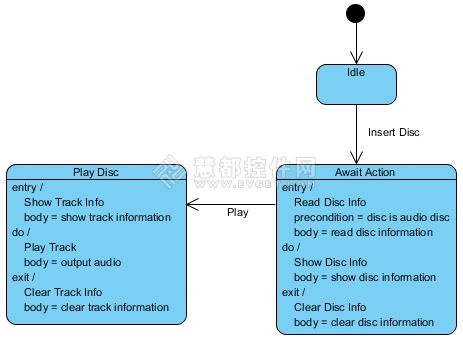

3、以下列状态机图为例子：

UML工具,UML建模,UML建模工具,VP-UML,状态机

4、输入Await Action状态值。右键点击Await Action状态，然后从上下文菜单中选择Open Specification。

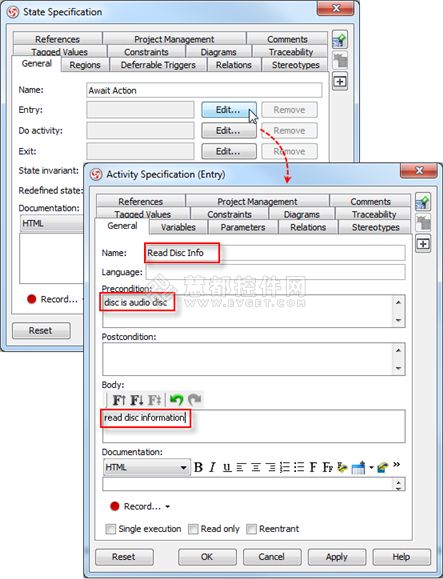

5、在State Specification对话框中，你可以输入入口活动，执行活动，出口活动。点击 Edit按钮，在name处输入Read Disc Info；在precondition处输入disc is auto disc；在body出输入read disc information，然后点击OK。

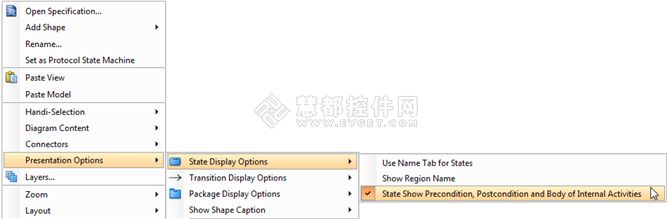

UML工具,UML建模,UML建模工具,VP-UML,状态机
