本文讨论了怎样有效对智能手机的数据进行可视化和导航的问题。本文的适用对象为在商务智能方面从事仪表盘构建、报表或数据可视化解决方案的用户界面设计者以及移动软件开发商。另外，将iPad等移动平板设备同传统智能手机（如黑莓和iPhone等）分开很重要。两者之间最关键的不同在于可用的屏幕空间，同平板机相比，智能手机的工作的屏幕空间要小得多。

要求与注意事项

在设计智能手机的数据可视化界面之前，需要对以下要求和注意事项进行检查：

• 由于智能手机屏幕小，用户界面不一致，因此预计显示数据只是为了查看就很重要；然而，对于那些更具雄心的人来说，将会提出一种用户如何在这种移动设备上分析和处理数据的观点。

• 传统意义上，人们总想获取信息，以便尽快采取行动。因此，系统通知用户查看具体的数据可视化更加合乎情理，这与通过移动设备不断地浏览数据截然相反。

• 可视化应限于简单的图表、计量器和表格（表格也是可视化的一种）。地图和其他重型形状可视化并不适合于这些设备，因为他们太难读取了。此外，对于各种移动设备，如黑莓Bold系列产品来说，缩放可能不那么灵活。

记住这些要点后，开始设计智能化界面吧。

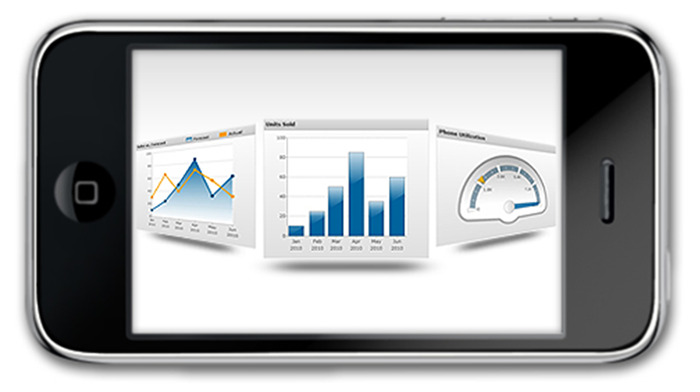

导航 界面的核心是业务度量可视化。右图为用可视化方式表示的趋势、单一值比较和分类比较的一些例子。 由于屏幕小，因此最好单独地显示这些图表、计量器和表格，不要将其结合在一起。将这些单独的可视化界面称为“visblock”（实质上类似于Dundas仪表盘中分布的DashBlock，是一个仪表盘软件解决方案的平台）。接下来就是考虑如何对这些visblocks进行导航了。  最简单的方法就是采取类似于下图所示的iPhone/iTouch界面的旋转木马/专辑封面/封面浏览的方式。         图2.1 可视化的专辑封面导航 这种导航很不错，但有时可能只想对正在发生的事情作一个概览。 对于这种特殊情形来说，理想的界面就是记分卡。图2.2为可以用于快速获取业务度量信息的记分卡的例子。

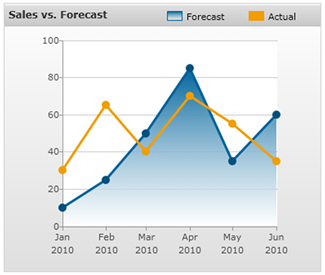

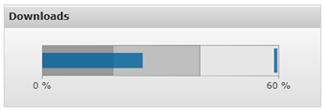

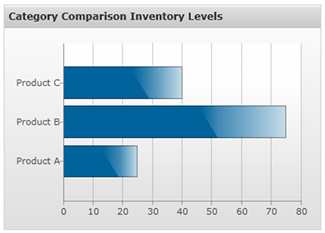

可视化类型 图1.1 趋势 图1.2 单一值比较（靶心图） 图1.3 分类比较

图2.2 图形视图的深度探讨

有关记分卡更多的信息和相关的指标测评，参见What's Missing from your Scorecard（Mark Brown）。

与Visblocks互动 以上所述主要的假设之一限制了分析用户是否会执行visblocks。之后，讨论需要完成一些共同分析的基本互动性，从一些实用性东西开始。  在图表上将值显示为点标签（不管是说明趋势还是比较）在移动设备上没有实际用处。因为屏幕小，显示这些值的标签要么太小，要么相互重叠。另一方面，单一值的可视化通常不会出现这种问题，因为只有一两个值需要显示。查看这些值最简单的方法就是切换到数据的图表表示，切换到图表视图最好的方式就是点击类似于图3.1右上角显示的按钮。  这就是用户如何与visblocks进行交互，但是也需要外部系统同visblocks进行作用。正如在要求与注意事项一节中所讲的，外部系统向用户手机发出通知告诉他们查看visblock效率会更高。在手机的主屏幕上应出现与收到文本信息相类似的通知图标，见图3.2。

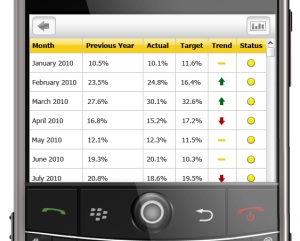

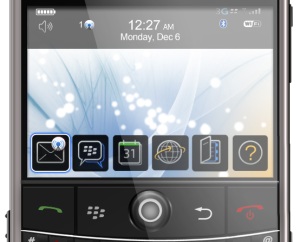

Fig. 图3.1 可视化数据的表格视图    图3.2 警告通知（注意时间左边的图标）

交互性分析

本节针对的是具有足够雄心在智能手机上尝试和进行数据分析的人。

通常情况下，有三种与业务度量相关的分析交互性：

• 过滤器——用于查看一定部分的数据（例如，选择一段时间或特殊产品）

• 深入分析——用于查看哪些构成特殊值（例如，说明月收入的业务度量，使您可深入分析这个月的天数。）

• 强化工具提示——用于显示特殊值由哪些构成（例如，显示月销售额的业务度量，拥有显示按产品进行分类的工具提示）

过滤器

最简单也可能是最佳的办法就是显示过滤器对话框，让用户选择他们所需要的东西。在visblock顶部的文本框中显示这些值是有利的。

深入分析

可能行得通的唯一方式就是将条形图用于visblock（有了条形图使得选择需要深入分析的数据点更加容易）。一旦点击条形，下一个要显示的数据级就是visblock，如此等等。此处的技巧是执行面包屑导航，如此，用户能更容易返回到上一显示：

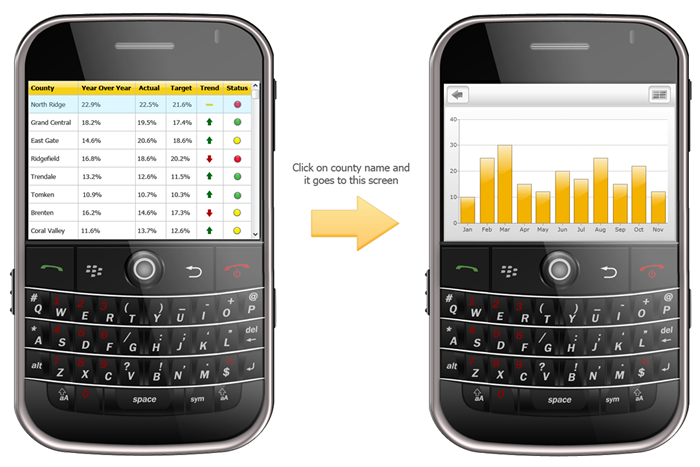

图3.3 深入分析（注意饼形图底部的面包屑）

强化工具提示

智能手机上工具提示是非常困难的。最好的做法是使用一级深入分析操作。如图3.3所示。

总结

在进行数据可视化和交互时，应对有效使用智能手机进行仔细考虑。最大挑战是屏幕的大小和不一致的用户输入界面。考虑到最小公分母，这些设计和实施原则将帮助你创建更实用的数据可视化界面。
