如何设置AnyChart Flash图表控件坐标轴元素

原创|其它|编辑：郝浩|2011-09-29 15:14:04.000|阅读 3769 次

概述：坐标轴是图表不可或缺的元素，坐标轴控制着值、参数比例、网格、轴标签、轴刻度、坐标轴线等，anychart为坐标轴提供了多种属性，开发人员可以根据自己的需求进行灵活的设置，可控制坐标轴的几乎每一个可视元素，在这一节我们主要讨论AnyChart坐标轴的各个元素设置。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

　　坐标轴是图表不可或缺的元素，坐标轴控制着值、参数比例、网格、轴标签、轴刻度、坐标轴线等，anychart为坐标轴提供了多种属性，开发人员可以根据自己的需求进行灵活的设置，可控制坐标轴的几乎每一个可视元素，在这一节我们主要讨论AnyChart坐标轴的各个元素设置。

　　1.坐标轴定义以及任何设置都是在<chart_settings>节点下的<axes>子节点里进行，像下面的代码：

<chart_setttings>
  <axes>
    <x_axis>
    </x_axis>
    <y_axis>
    </y_axis>
    <extra>
      <y_axis name="y2" />
    </extra>
  </axes>
</chart_setttings>

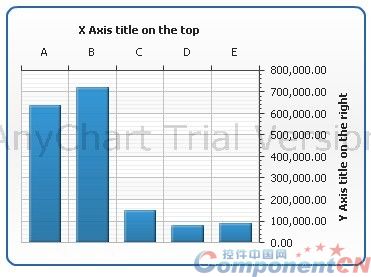

　　2.设置坐标轴标题：使用AnyChart可以设置任何轴的标题，以及控制标题的位置、字体使用的关键词，所有轴标题相关的设置都是在<y_axis><title> 或 <x_axis><title>节点里，如下事例代码：

<axes>
  <x_axis>
    <title>
      <text>Sample X axis name</text>
      <font bold="Yes" />
    </title>
  </x_axis>
  <y_axis position="Opposite">
    <title align="Near">
      <text>Y axis from %DataPlotYMax to %DataPlotYMin</text>
    </title>
  </y_axis>
</axes>

　　以上代码里我们设置了X轴和Y轴标题，并且设置X轴标题为粗体，Y轴标题中使用到了%DataPlotYMax 和%DataPlotYMin关键词
3.轴位置：Anychat支持放置Y轴和X轴在任何一边，只需要设置<y_axis>节点里的position属性为"Opposite"或者"Normal"：

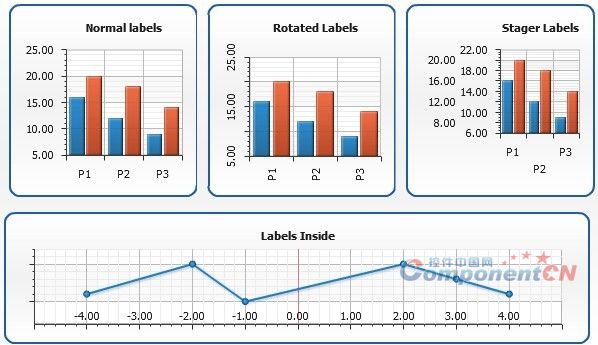

　　4.轴标签：如果要显示轴标签需要设置<labels enabled="true"/>，还可以指定标签显示的外观效果，标签离轴线的距离，标签的显示角度等

　　 a) 正常模式显示标签

<y_axis>
  <labels display_mode="Normal" />
</y_axis>

　　 b)旋转标签：

<y_axis>
  <labels display_mode="Normal" rotation="90" />
</y_axis>

　　 c)标签交错显示：

<y_axis>
  <labels display_mode="Stager" />
</y_axis>

　　 d)轴标签位置，标签可以放置在轴的左侧或者右侧

<y_axis>
  <labels align="Inside" position="Inside" />
</y_axis>

　　 e)轴标签和轴的间隔

<y_axis>
  <labels padding="10" />
</y_axis>

　　 f)轴标签字体和样式等

<y_axis>
<labels>
  <font family="Courier" size="12" color="Red" bold="True"
 italic="False" underline="False" render_as_html="False">
    <effects enabled="true">
      <drop_shadow enabled="true" />
    </effects>
  </font>
</labels>
</y_axis>

　　 g)设置是否显示起始和结束标签以及十字标签

<y_axis>
  <labels show_first_label="False" show_last_label="False"
 show_cross_label="True" />
</y_axis>

　　 h)轴标签的格式化会在以后详细介绍

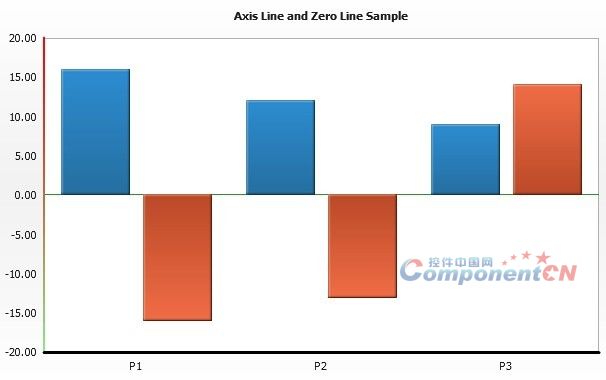

　　5. 坐标轴线外观设置以及坐标轴分段

<axes>
  <y_axis>
    <line color="Red" />
    <zero_line color="Red" />
  </y_axis>
  <x_axis>
    <line_style color="Red" />
    <zero_line_style color="Red" />
  </x_axis>
</axes>

　　6.轴刻度：坐标轴刻度分为主刻度和次刻度，anychart可完全控制主刻度和次刻度间隔比例、外观和位置等

　　 1)设置主刻度和次刻度是否显示：

<y_axis>
    <major_tickmark enabled="True" />
    <minor_tickmark enabled="False" />
  </y_axis>

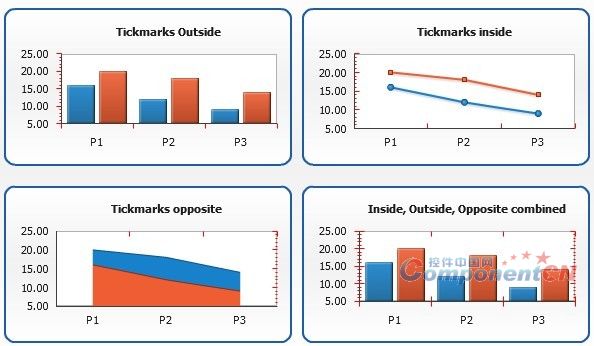

　　 2)设置主刻度和次刻度位置

<y_axis>
    <major_tickmark enabled="True" outside="True"
inside="False" opposite="False" />
    <minor_tickmark enabled="False" outside="False"
 inside="True" opposite="False" />
  </y_axis>

　　 3)坐标轴比例分为线性(Linear)和对数(Logarithmic)，如下：

<axes>
    <y_axis>
      <scale type="Logarithmic" />
    </y_axis>
    <x_axis>
      <scale type="Linear" />
    </x_axis>
  </axes>

　　4) 坐标轴比例模式，各种比例模式适合哪些序列类型请看下表：

比例模式	图表序列类型
Normal	适合所有序列类型
Stacked	适合(Bar, Line, Area等)
PercentStacked	适合(Bar, Line, Area等)
Overlay	适合柱状图
SortedOverlay	适合柱状图、气泡图

　　比例模式设置如下：

<y_axis>
     <scale mode="Stacked" />
</y_axis>

　　 5)设置坐标轴最大值和最小值

<y_axis>
  <scale maximum="100" minimum="-50" />
</y_axis>

　　 6)设置坐标轴主刻度和次刻度的间隔步数，如下：

<y_axis>
  <scale major_interval="20" minor_interval="2" />
</y_axis>

　　 7)设置坐标轴比例倒置显示，也就是从上到下递增显示，如：

<y_axis>
    <scale inverted="true" />
</y_axis>

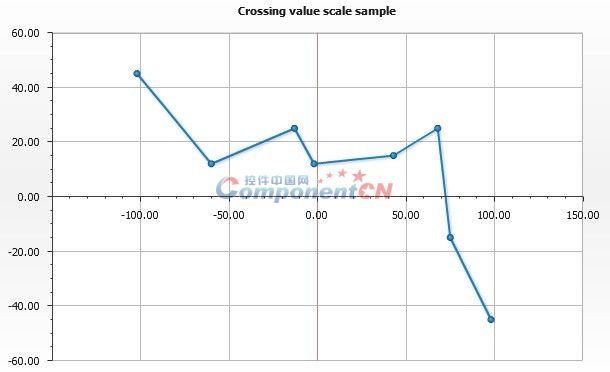

　　 8)设置轴位置，如下图

　　只需要设置：

<x_axis>
<scale crossing="0" />
</x_axis>

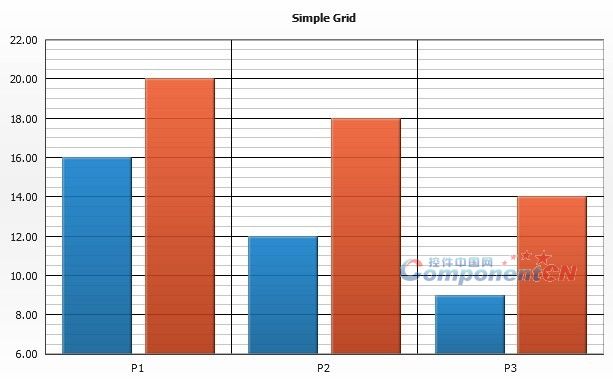

　　7.设置图表网格线

　　 (一)设置是否显示主网格线和次网格线

<y_axis>
  <major_grid enabled="True" />
  <minor_grid enabled="True" />
</y_axis>

　　 (二)设置网格线样式

<y_axis>
  <major_grid enabled="True">
    <line color="Black" />
  </major_grid>
  <minor_grid enabled="True">
    <line color="Black" opacity="0.5" dashed="True" />
  </minor_grid>
</y_axis>
