开始写一些比较重要的内容了.Axis,坐标系里的坐标轴.TeeChart默认两个X轴:Top,Bottom;有若干个Y轴.

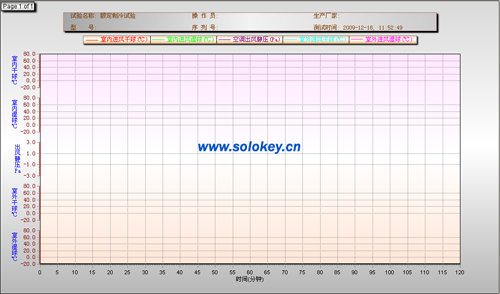

TeeChart的Y轴,可以显示在Wall的左边,也可以显示在Wall的右边,可以100%显示,也可以分段显示,意思就是可以在一个Axis的位置上分段显示多个Axis,每个Axis占用一部分.

如下图:

下面介绍一下Axis的属性.

左上角的Visible,可以关闭所有Axis的显示,之前提过Series的显示依赖于Axis,如果Axis被隐藏,则Series同样被隐藏.

Behind:这个是3D显示用到的属性,将Axis显示在BackWall上还是显示在最前面.

Left Axis,Right Axis,Top Axis,Bottom Axis,Depth Right,Depth Top:和名字的说法一样,都是TeeChart默认创建的Axis,也可以根据需要自行定义Axis.

Scales->

Options->

Automatic:根据所属该Seires的值自行设置Minimum,Maximum,Increment.

Visible:单独控制该Axis的显示.

Inverted:反向显示.

Logarithmic:对数.可以以某对数为底,处理显示值.比如LogP-H图这种.

Minimum,Maximum,Increment:这些就是设置Axis显示的最小值,最大值,以及增量.

Titles->用来设置Axis显示的名称,也可以设置显示的角度.

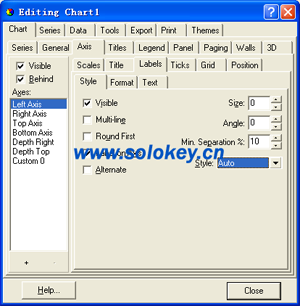

Labels->显示Axis每个增量的数值.

Mutile-Line:多行显示.

Round First:感觉像是对第一个值取整.

Label On Axis:在Axis也标记.

Alternate:交替显示.

Min.Separation%:Label的最小分隔.

Style:显示风格.

Size:Label占用的大小,如果设置为0,就是自动.

Angle:Label显示的角度.

Ticks->记号.Axis上小分隔的记号.

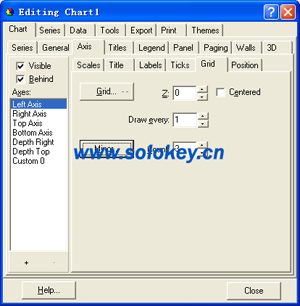

Grid->设置Axis的显示格线.如果Y轴过多,最好只显示一个Axis的Grid,不然显示起来会很乱.

Grid..:用来设置线的属性,Width,Space之类的.

Z:3D显示时用到的属性.

Draw every:每几个分隔画一条Grid线.

Minor..:Grid中的Grid.在前面Grid中继续画Grid.

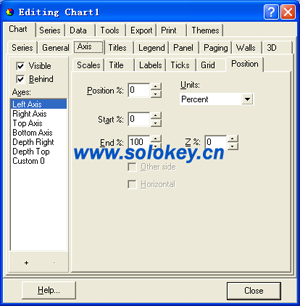

Position->对于Vertical/Horizontal Axis比较多的时候,Position的设置就显得尤其重要了.

Position %:设置Axis的位置,如果是Vertical,没有选中Other side,那就是默认在左边的Axis,正就是向右,负就是向左.

Start%,End%:这个就是前面那个多个Axis实现方式.即每个Axis占用的范围.

Z%:3D显示使用.

Other side:Vertical Axis,不选中为Left,选中为Right;Horizontal Axis,不选中为Bottom,选中为Top,Position%均是从Wall的边缘开始算起.

Horizontal:选中就是水平方向的Axis,不选中就是垂直方向的Axis.

Other side,Horizontal都是自定义Axis才可以使用的.

//-----------------------------------------------------------------------------------------------

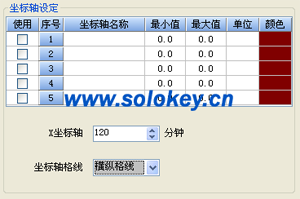

这是一个Axis设定Demo界面.

其中使用为Create和Visbile

名称为Axis的Title

最小值为Axis的Minimum

最大值为Axis的Maximum

根据最小值和最大值来计算Increment值.

单位并不是Axis的属性,在这里只是用于显示和Series自动判断绑定在哪个Axis的凭据.

颜色就是Axis的Color.

X坐标轴是每页可显示的范围,因为要用到分页.

坐标轴格线即是Grid,如果Vertical,Horizontal有多个的话,最好各只显示一个Axis的Grid.
